A medição inteligente de interruptores é útil apenas quando as quantidades medidas, as condições de precisão e os dados exportados são documentados para o dispositivo específico. Um display de tensão e corrente não estabelece a potência ativa exata, a energia acumulada ou a adequação para a cobrança de tarifas. Os compradores devem definir a decisão pretendida antes de verificar os dados disponíveis, o intervalo de medição, a incerteza e a correspondência com a comunicação. Para um fabricante de painéis, a questão prática de aceitação é se a cadeia de medição instalada completa fornece informações suficientemente confiáveis para o seu uso pretendido, em vez de se o produto for descrito como inteligente ou de alta precisão.
Proteção, medição e relatórios separados
Um disjuntor pode proteger um circuito, medir quantidades elétricas selecionadas e comunicar informações, mas essas são funções distintas. Uma especificação de proteção satisfatória não estabelece uma classe de precisão de medição. Da mesma forma, uma exibição local precisa não prova que um sistema de gestão de edifícios recebe a mesma quantidade com a escala correta. As especificações de compra devem conter requisitos separados e evidências de aceitação separadas para cada função.
Comece identificando a decisão que os dados irão sustentar. O pessoal de manutenção pode precisar de tendências atuais para investigar mudanças nos padrões de carga. Um gestor de energia pode precisar de energia ativa acumulada para comparar períodos de operação. Um operador pode precisar de indicações de alarme, enquanto um sistema de cobrança para os inquilinos pode exigir medições aprovadas e conformidade legal além do monitoramento habitual. Esses casos de uso não devem herdar um requisito de precisão genérico sem revisão.
O Guia do painel inteligente SUTON ajuda a colocar essas exigências no contexto do sistema de distribuição mais amplo. Caso os dados de energia apoiem a alocação contratual ou financeira, confirme com o especialista responsável a jurisdição e as regras de medição aplicáveis. Não considere uma frase de marketing, a resolução da tela ou um recurso de comunicação como aprovação para a cobrança de receita.
Defina as quantidades antes de solicitar precisão
Voltagem, corrente, potência ativa, potência aparente, potência reactiva, fator de potência e energia ativa descrevem diferentes aspectos da carga. Pergunte quais são os valores medidos, calculados, exibidos localmente e exportados através da interface. Uma quantidade disponível em um display pode não estar disponível no mapa de comunicação, e um valor total relatado pode não incluir detalhes por fase. Defina a granularidade necessária de forma explícita.
A energia ativa integra a potência ativa ao longo do tempo. Explicação da Administração de Informações Energéticas dos EUA sobre a medição da eletricidade ilustra a relação entre potência, tempo de operação e energia. Essa explicação não estabelece o desempenho de nenhum medidor de disjuntor. Para monitoramento instalado, o método de medição real do dispositivo e as condições de operação determinam a confiabilidade do valor reportado.
Como exemplo, uma carga ativa constante medida de 2 kW operando por 3 horas consome 6 kWh. Este é um exemplo aritmético, não uma especificação do SUTON ou uma previsão para uma carga variável. Se a carga mudar durante o período, a energia requer a integração da potência ativa em mudança. Um valor instantâneo único multiplicado pelo período inteiro pode apresentar uma representação incorreta do consumo.
Para cargas de corrente alternada, multiplicar apenas a tensão e a corrente geralmente não resulta em potência ativa. Em condições sinusoidais de fase simples especificadas, a potência ativa pode ser expressa como tensão multiplicada por corrente e fator de potência. Os sistemas trifásicos exigem o tratamento correto de cada fase e a conexão apropriada. Corpos de onda distorcidos ou desequilibrados necessitam de um método de medição adequado; não substitua um cálculo simplificado de carga balanceada pelo desempenho documentado do medidor.
Leia uma afirmação de precisão com suas condições de operação
Uma declaração de precisão precisa identificar a quantidade, a base de referência e as condições em que ela se aplica. Pergunte se o limite é um percentual da leitura, um percentual da escala completa, uma classe especificada de acordo com um padrão nomeado ou uma combinação de termos. Essas descrições não são intercambiáveis. O erro relevante para uma carga operacional pequena pode ser muito diferente do erro sugerido por um número indicado apenas próximo ao limite superior de um intervalo.
Solicite a faixa de medição aplicável, a faixa de tensão, as condições de frequência, a faixa de temperatura e as condições de carga. Determine se a declaração abrange o dispositivo instalado na sua totalidade ou apenas um sensor ou um elemento de medição interno. Se forem utilizados sensores externos, obtenha as taxas de sensibilidade aprovadas e os requisitos de desempenho destes. Não assuma que a precisão de um componente se torne a precisão do sistema sem considerar o resto da cadeia de medição.
O Discussão do NIST sobre a incerteza da medição explica por que um resultado de medição precisa de um contexto de incerteza. Use esse princípio ao projetar testes de aceitação: um instrumento de referência possui sua própria incerteza, e a configuração do teste contribui com influências adicionais. Uma pequena diferença entre dois displays não significa automaticamente que nenhum dos dispositivos não atende às especificações.
| Item de medição | Solicitação do fornecedor | Pergunta de aceitação |
|---|---|---|
| Quantidade | Definições de pontos de tensão, corrente, potência e energia | A quantidade necessária está realmente disponível? |
| Precisão | Base de referência, intervalo e condições | A declaração cobre o uso pretendido? |
| Resolução | Unidades de exibição e interface e escala | Os valores são decodificados sem precisão falsa? |
| Contador de energia | Retenção, reinicialização, rolagem e direção | É possível reconstruir o consumo intermitente? |
| Cadena de medição | Detalhes de instalação do sensor e configuração | A organização completa cumpre o requisito? |
Distinguir resolução da performance de medição
Uma exibição que mostre vários décimos pode parecer precisa, mas ainda assim apresentar uma incerteza de medida muito maior. A resolução é a menor variação representada pela exibição ou pelo formato de dados. A precisão descreve a concordância com a referência relevante em condições especificadas. A repetibilidade descreve a consistência com que o dispositivo reproduz um resultado em condições repetidas. Uma especificação completa não deve reduzir essas ideias a um único número promocional.
Verifique a resolução exportada, bem como a resolução de exibição. Uma resolução local pode arredondar um valor atual, enquanto a interface transmite um número inteiro escalado ou um número de ponto flutuante. Essa diferença pode ser completamente normal se a conversão estiver documentada. Problemas surgem quando o software receptor aplica a escala incorreta, interpreta um valor assinado incorretamente ou usa uma etiqueta de unidade inconsistente.
Quando um valor medido flutuar, verifique se o dispositivo apresenta um valor instantâneo, um valor médio ou um resultado filtrado. Um painel de controle aparentemente estável pode refletir uma suavização, em vez de uma carga constante. Documente o período de média e o intervalo de atualização, quando disponível. Isso é especialmente relevante quando comparar um display de temporizador com um instrumento de referência portátil que utiliza uma janela de tempo diferente.
Verifique os dados até ao painel de controle
Crie uma lista de pontos que contenha cada quantidade necessária, associação de fase, unidade, convenção de sinalização, escala, tipo de dados e intervalo de atualização. Identifique também os indicadores de valores não disponíveis e como os dados obsoletos são detectados. A falta de comunicação não significa consumo zero. Se o software preservar o último valor válido após uma falha de conexão, ele precisa de uma indicação visível de que o valor não é mais atual.
Para a energia acumulada, pergunte sobre a capacidade de contagem, rolagem, permissão de reinicialização e retenção após uma perda de energia. Determine se a contagem corresponde à energia durante toda a vida útil do dispositivo, à energia desde a reinicialização ou à energia dentro de um intervalo definido. Uma reinicialização automática ou uma rolagem não documentada podem fazer com que a tendência mensal pareça diminuir. O aplicativo deve preservar as leituras originais do contador e a transformação utilizada para calcular a energia do intervalo.
As convenções de importação e exportação são importantes quando a geração fotovoltaica ou outra fonte pode reverter o fluxo de energia. Obtenha as definições de potência positiva, potência negativa, energia importada e energia exportada. Verifique se o medidor distingue a direção e se a instalação elétrica e a disposição de sensores do local suportam essa função. Não inferir capacidade bidirecional a partir de um campo de software assinado ou da presença de uma instalação solar em outro local do edifício.
Utilize checklist de comunicação do disjuntor inteligente para verificar o transporte, o mapeamento de pontos e a gestão de dados obsoletos. Estas verificações complementam os testes de medição e ajudam a evitar a responsabilização do sensor por um erro introduzido pelo software de recepção.
Planeie uma comparação significativa de aceitação
Utilize um arranjo de ensaio aprovado e um instrumento de referência calibrado adequadamente. Uma pessoa qualificada deve definir a configuração segura, os pontos de operação, o período de observação e os limites de aceitação antes da energização. Inclua condições representativas do uso pretendido, em vez de testar apenas um ponto de operação conveniente. O plano de aceitação deve explicar quais especificações do produto abordam cada observação.
Compare quantidades semelhantes em períodos de tempo compatíveis. Ao verificar a energia ativa, registre as leituras iniciais e finais de ambos os sistemas durante o mesmo período. Para cargas variáveis, uma comparação alinhada no tempo é mais útil do que instantâneos separados tomados a intervalos de minutos. Um atraso na passagem de dados pode gerar discordância, mesmo quando os sensores subjacentes estão funcionando como previsto. Guarde os timestamps e os dados brutos para que a causa possa ser investigada.
Se um registro de referência ilustrativa for de 10,00 kWh e o sistema instalado registrar 10,10 kWh durante o mesmo intervalo, a diferença relativa é de 1 por cento da leitura de referência. Esse cálculo não estabelece por si só se o dispositivo atende ou não aos requisitos. Também devem ser aplicados o limite de dispositivo relevante, a incerteza de referência, as condições de teste e a regra de aceitação acordada. Evite inventar uma tolerância universal para todos os disjuntores inteligentes.
Verifique as evidências reais sobre o produto SUTON

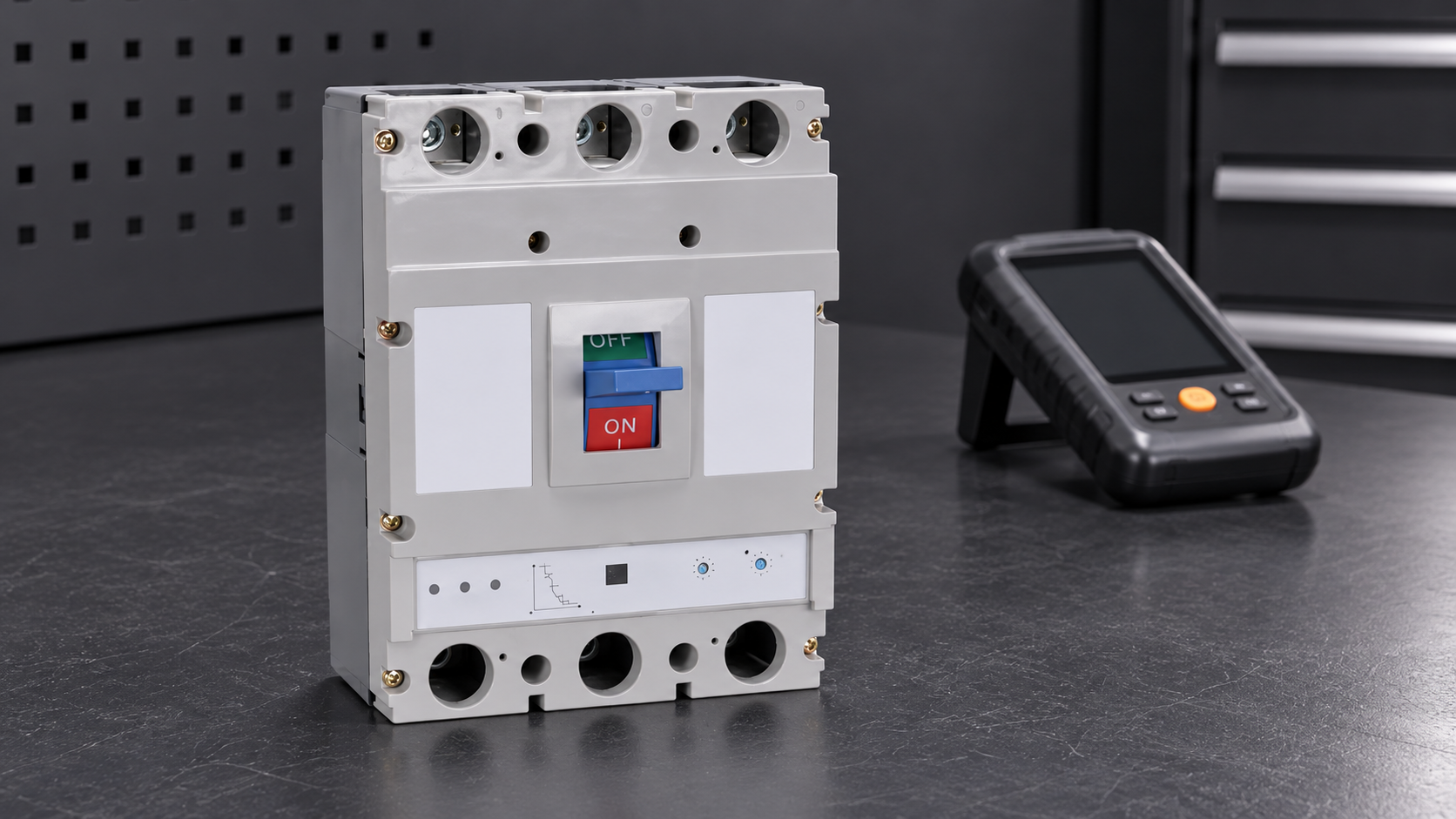

O disjuntor inteligente de medição ETM3E A página descreve medição de alta precisão e exibição em tempo real da tensão e do fluxo elétrico trifásico. Essas informações identificam uma família de produtos relevantes para uma consulta de medição. Não fornecem uma classificação de precisão completa, um orçamento de incerteza, aprovação de faturamento ou uma lista garantida de pontos de energia e potência exportados para cada configuração.
Solicite ao SUTON a especificação de medição e a tabela de comunicação do modelo específico encomendado, incluindo as quantidades e condições cobertas. Confirme se a configuração eletrônica selecionada, a disposição dos postes e os acessórios correspondem à aplicação de monitoramento proposta. As ilustrações externas baseadas em referência do artigo identificam a família de produtos; elas não demonstram uma classe de medição ou mostram a arquitetura interna de detecção.
Utilize Guia de seleção de interruptores inteligentes juntamente com essas questões de medição. A adequação elétrica, a coordenação de proteção, os requisitos de instalação e o desempenho da medição continuam sendo relevantes. Se for necessário um medidor separado homologado para o projeto, mantenha-o no projeto em vez de incorporar uma função de disjuntor não documentada nesse papel.
Manter as conclusões sobre a energia dentro da evidência
Medidas de nível de circuito podem revelar diferenças entre períodos, identificar operações inesperadas e orientar a investigação. Não estabelecem automaticamente o motivo da alteração no consumo ou comprovam uma economia de energia. O volume de ocupação, a produção, as condições climáticas, o tempo de funcionamento e as mudanças no equipamento podem influenciar a comparação. Registre o contexto antes de atribuir a redução a um novo disjuntor ou a uma nova estratégia de controle.
Proteja a linha de dados e o equipamento. Restringir os direitos de reinicialização, manter as revisões de mapeamento e fazer backup da configuração da gateway. Ao fazer alterações no firmware ou em um módulo, verifique se os significados dos pontos, o comportamento de escala ou de retenção mudaram. Orientação da NIST sobre segurança de tecnologia operacional fornece um framework para a gestão de sistemas industriais conectados, considerando as suas necessidades operacionais.
Para os processos de aquisição, anexe à ordem a lista de pontos, as condições de precisão, o método de aceitação e os registros necessários. Durante a entrega, forneça os resultados de testes originais, informações sobre o instrumento de referência, as versões de configuração e as limitações não resolvidas. Isso fornece ao proprietário uma base para decidir quais medidas podem suportar o monitoramento rotineiro e quais precisam de verificação adicional antes de serem utilizadas de forma mais significativa.
Perguntas frequentes
Um display de alta resolução garante precisão de medição?
Não. A resolução de exibição descreve a precisão com que os valores são representados. A precisão de medição exige uma quantidade especificada, uma base de referência, um intervalo e condições de operação. Solicite as especificações exatas do dispositivo e as evidências que o corroboram.
É possível usar as leituras de tensão e corrente como potência ativa?
Esses valores geralmente não são suficientes para uma carga de corrente alternada. O fator de potência, a forma da onda e a disposição da fase influenciam essa relação. Utilize medições documentadas de potência ativa ou um cálculo apropriado e identifique claramente as estimativas calculadas.
Um disjuntor inteligente pode substituir um medidor de receita?
Somente quando o dispositivo exato e a disposição instalada atendem aos requisitos de medição, aprovação e legalidade aplicáveis para esse uso. A monitoração normal, uma reivindicação de comercialização de medição ou uma interface de comunicação não constituem autorização para usar suas leituras para fins de cobrança.
Vídeo educativo
Explicação do fator de potência – Os conceitos básicos sobre o fator de potência (pf) são apresentados pelo The Engineering Mindset. Este vídeo é apenas informativo. Para a recuperação de tensão, explica os limites de proteção contra choques elétricos; para medição e comunicação, explica a potência ativa e aparente e o fator de potência. Não estabelece uma classificação SUTON, precisão de medição, protocolo ou procedimento de instalação homologado.
