A escolha de um dispositivo de proteção de tensão monofásica ou trifásica começa com a alimentação e a carga, e não com a largura da caixa ou a capacidade nominal de corrente. Verifique quais voltagens o dispositivo monitora, quais condutores controla sua saída e quais condições de falha ele detecta. Uma instalação trifásica pode incluir cargas monofásicas e um motor trifásico pode exigir funções além da detecção de sobretensão e de sobretensão. Comunique o produto exato ao diagrama de circuito e às instruções do equipamento. Não confunda um dispositivo de proteção de tensão contínua com um dispositivo de proteção contra surtos, regulador de tensão, relé de sobrecarga do motor ou dispositivo de isolamento seguro.
Identifique o circuito antes de comparar produtos
Registre o esquema de alimentação, a tensão nominal, a frequência, as funções dos condutores e o sistema de aterramento nos documentos de instalação aprovados. Determine se a carga utiliza alimentação de fase a neutro, alimentação de fase a fase ou um circuito trifásico completo. Uma etiqueta como “fase única” não indica ao comprador se existe um neutro ou quais condutores precisam de controle. Use a documentação do circuito em vez de inferir o esquema a partir de um nome do país ou de uma fotografia do painel.
Em uma placa de distribuição mista, identifique os circuitos individuais. Alguns equipamentos podem usar uma fase e um neutro, enquanto outros utilizam todas as três fases. Proteger um único segmento contra a tensão inaceitável é um objetivo diferente do que supervisionar a alimentação de uma máquina trifásica. Decida se uma falha em uma das quantidades monitoradas deve interromper apenas esse segmento ou impedir que toda a máquina funcione. Essa decisão deve constar dos requisitos de projeto antes de selecionar o dispositivo.
Sensing separada da comutação
Uma função de detecção mede uma quantidade elétrica definida. Uma função de saída carrega diretamente uma carga ou fornece um sinal de controle a outro dispositivo de comutação. O número de terminais visíveis não prova a cobertura da detecção ou a capacidade de saída suportada. Solicite o circuito do produto, a identificação dos terminais e a descrição do funcionamento. Confirme se o dispositivo detecta todas as fases necessárias, necessita de uma referência neutra e comutou diretamente a carga ou controla um contatores.
Se um relé de monitoramento acionar um contatores, verifique a cadeia completa. A capacidade de saída do relé precisa corresponder à capacidade de comando do contatores, enquanto o contatores deve corresponder à capacidade de comutação da carga e aos requisitos de instalação. Uma capacidade de saída de relé pequena não é a mesma que a capacidade de carga do contatores. Da mesma forma, o corrente indicado no protetor de comutação direto não deve ser considerado suficiente para todas as condições de partida ou comutação do motor. Obter evidências precisas da aplicação, em vez de combinar classificações não relacionadas.
Verifique as funções de falha necessárias individualmente
A supervisão de sobretensão e de tensão inferior diz respeito às tensões e limites monitorados declarados. A perda de fase, a sequência de fases e o desequilíbrio de tensão são funções distintas. Um produto descrito como trifásico pode não fornecer todas elas. Liste cada condição de falha exigida na solicitação e peça ao fornecedor que confirme sua detecção, ação de saída, comportamento de recuperação e limitações relevantes. Trate uma função não listada como não confirmada, mesmo que outro produto da mesma linha a inclua.
A sequência de fases só importa quando a operação do equipamento depende dela, e as instruções do equipamento determinam a consequência de uma sequência incorreta. O desequilíbrio de tensão também é diferente de todas as três fases terem valores demasiado baixos. Recursos do Departamento de Energia dos EUA para sistemas de motor fornecem informações de contexto para avaliar o desempenho e as condições de funcionamento do motor. Use-os como contexto técnico, aplicando a documentação exata sobre o motor, a unidade e a instalação ao projeto final de proteção.
Compare as configurações com uma tabela de evidências
| Pergunta | Revisão da fiação monofásica | Revisão de equipamentos trifásicos |
|---|---|---|
| Fornecer | A disposição efetiva de fase a neutra ou de fase a fase | Requisitos completos para fase e neutro |
| Sensing | Tensão monitorada declarada | Todas as tensões necessárias e funções de falha |
| Saída | Carregamento direto ou função de controle | Responsabilidade de interrupção ou controle coordenado da carga |
| Outras funções | Requisitos específicos de equipamentos | Perda de fase, sequência e desequilíbrio confirmados individualmente |
| Recuperação | Sequência de reinicialização do ramo e da carga | Sequência de reinicialização da máquina e do interlock |
A tabela compara as perguntas de avaliação, não as características garantidas de todos os dispositivos. Um protetor monofásico pode ser a escolha apropriada para uma única divisão de um edifício trifásico. Uma função de monitoramento trifásico pode ser apropriada para uma máquina que deve parar quando uma condição necessária de fase se tornar inaceitável. Nenhuma dessas soluções deve ser escolhida simplesmente porque um produto possui mais polos ou um gabinete maior.
As equipes de compra devem conservar as respostas junto com o diagrama de circuito final. Se uma cotação indicar compatibilidade com trifásico sem explicar as quantidades monitoradas e a disposição das saídas, solicite esclarecimentos. Isso evita que, durante a instalação, seja descoberto que o dispositivo monitora apenas uma quantidade, usa um neutro indisponível ou não consegue conduzir o circuito de controle proposto. Além disso, evita que um substituto visualmente semelhante altere o comportamento pretendido do sistema.
Avaliação das responsabilidades de auditoria e de diretor
Um condutor neutro e um condutor protector têm funções diferentes. O projetista deve determinar a disposição e os requisitos de comutação permitidos de acordo com as normas adotadas para a instalação. Uma ilustração genérica de vários polos não deve ser considerada uma instrução de instalação. Confirme a identificação do condutor, os papéis dos terminais e o diagrama de ligação do produto com pessoal qualificado antes de aprovar a instalação.
Nunca interprete a indicação de saída aberta como prova de que todas as partes relevantes estão isoladas. O dispositivo pode depender de uma fonte de alimentação que permaneça ligada e pode haver outra fonte na instalação. Publicação da HSE sobre práticas de trabalho elétrico seguro fornece contexto geral para o planejamento de trabalhos elétricos e a criação de condições seguras. Não aprova uma determinada disposição dos postes nem substitui o procedimento de isolamento do local. As proteções operacionais e a isolação de manutenção devem ser consideradas requisitos distintos.
Consideração para as cargas de motor e de transmissão
Para um motor trifásico, reúna a documentação do motor e do controlador, bem como os detalhes da fonte de alimentação. Determine quais funções já estão presentes no motor, no comutador ou na proteção do motor. A adição de um protetor de tensão externo deve apoiar o projeto de controle aprovado, em vez de criar comandos de recuperação concorrentes. Revise como o funcionamento do motor é registrado, qual dispositivo remove a energia e quais condições permitem que o motor recomece a funcionar.
Um sistema de velocidade variável modifica ainda mais as questões. Sua supervisão da entrada de energia, o comportamento do controle de potência, a memória de falhas e as configurações de reinicialização podem afetar a resposta completa. Uma ilustração de um motor em downstream não prova que um determinado protector pode ser inserido em qualquer ponto do sistema. Siga as configurações aprovadas pelo fabricante do drive. Se o dispositivo proposto ligar a energia diretamente, confirme as implicações para o drive e a sequência de equipamentos antes da compra.
Coordenar a recuperação em toda a instalação
O reset automático significa que um dispositivo pode restaurar sua saída em condições documentadas. Isso não significa que todas as máquinas conectadas possam reiniciar automaticamente. Um monitor trifásico e um circuito de contatoador podem necessitar de um reconhecimento, interligação ou decisão de controle da máquina separada. Uma ramificação monofásica também pode fornecer equipamentos cujas necessidades de reinicialização precisam de avaliação. Defina a sequência de recuperação necessária em termos funcionais, incluindo o que o operador deve observar.
Em uma caixa de distribuição com vários cabos protegidos, considere o efeito da recuperação simultânea. Restaurar várias cargas ao mesmo tempo pode criar condições operacionais diferentes em relação à recuperação de um circuito isolado. Um engenheiro deve revisar a sequência de inicialização e a capacidade do sistema de alimentação com base em informações reais sobre a carga. Não se deve presumir que três proteções monofásicas independentes reproduzam o comportamento de um sistema de controle trifásico coordenado. Dispositivos de proteção separados podem ser ativados em momentos diferentes e necessitam de uma revisão de projeto, onde as cargas são interdependentes.
Revisão da família de produtos SUTON

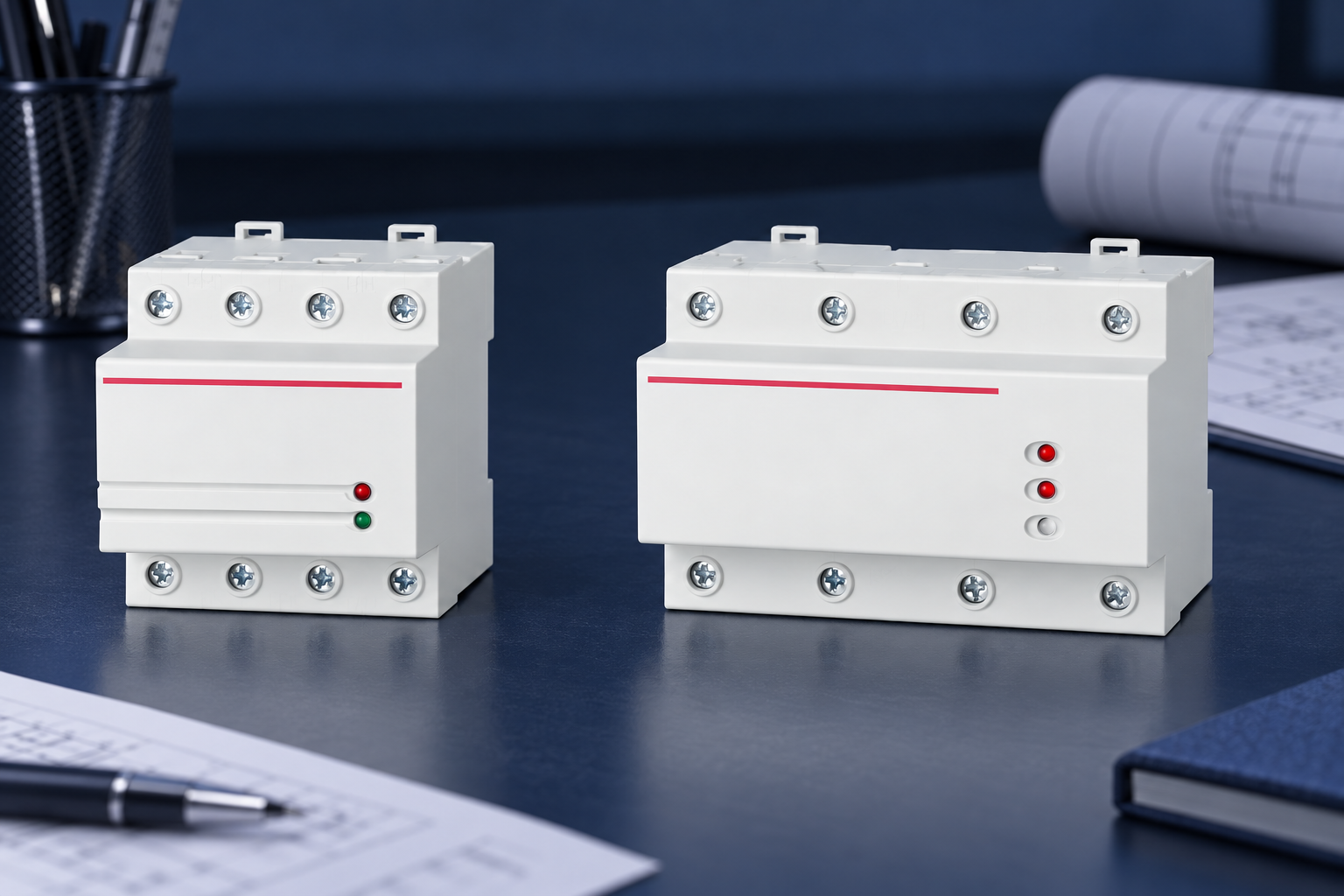

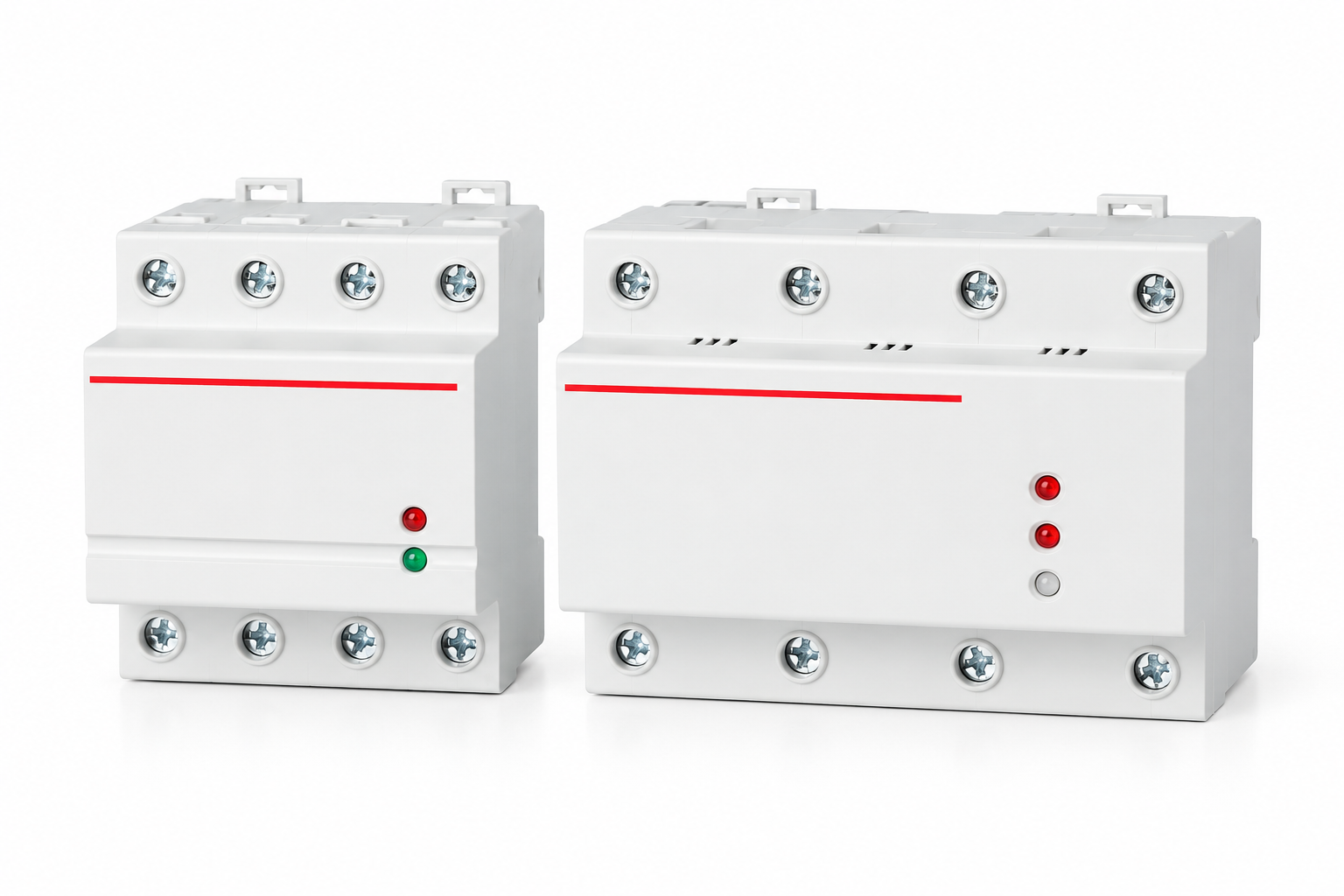

O Protector de voltagem de reset automático SUTON DZ47-125V1 fornece uma referência relevante para discussões de aquisição. A imagem externa não é prova de detecção de perda de fase, proteção de sequência de fases, limiares ajustáveis ou um desempenho específico do motor. Solicite a documentação atual da variante específica e uma compatibilidade confirmada com o fornecimento e a carga propostos ao SUTON. Não inferir funções a partir do número de indicadores ou do nome da família.
Utilize Visão geral do protetor de reset automático para a distinção da função geral. Para questões de cronometragem, consulte o revisão do tempo de resposta e da precisão e o Guia de seleção da duração da reativação. Estes tópicos ajudam a definir a investigação, mas não substituem as evidências específicas do modelo. Uma citação deve ligar cada função exigida a um comportamento documentado do dispositivo.
Verifique a configuração proposta antes da entrega
Prepare um plano de aceitação controlado que identifique o equipamento, as quantidades monitoradas, os pontos finais de saída e a resposta esperada. Quando a exigência incluir perda de fase, sequência de fases ou desequilíbrio, especifique cada um como um item de aceitação distinto usando um método aprovado. Um teste de inicialização normal bem-sucedido demonstra apenas esse evento; não prova todas as funções defeituosas. Não instale defeitos em máquinas em funcionamento para verificar se o dispositivo responde.
O Orientação da HSE sobre o trabalho com equipamentos elétricos proporciona um contexto mais amplo para o planejamento de trabalhos elétricos. O pessoal qualificado deve seguir as instruções exatas do equipamento e os procedimentos do local. Registre o que foi testado, o resultado e quaisquer condições excluídas. Mantenha desenhos e registros de ajustes para que uma substituição futura possa ser comparada com o projeto real, em vez de ser selecionada apenas com base na tensão nominal e na corrente.
Envie uma solicitação de compra completa
Incluir o diagrama de alimentação, as funções de detecção necessárias, a descrição da carga, a disposição de controle-potência, a carga de saída esperada e a sequência de reinicialização. Identificar os requisitos ambientais e de proteção relevantes a partir da especificação do projeto. Solicitar instruções atuais, informações dimensionais, detalhes de conexão e confirmação escrita da aplicação proposta. Se alguma função ainda não estiver clara, registre a lacuna antes de aceitar uma substituição ou liberar uma ordem.
Durante a entrega, explique qual defeito causa a interrupção, como ela é indicada e quem é autorizado a restaurar ou alterar a configuração. Mantenha registros dos dispositivos de reserva vinculados à variante aprovada exata. Um produto futuro com o mesmo tamanho da caixa pode apresentar diferentes comportamentos de detecção ou recuperação. Revisar essas diferenças preserva a função da instalação e torna a solução de problemas mais clara quando uma unidade ou máquina permanecer indisponível após a retomada do fornecimento.
Perguntas frequentes
É possível utilizar um protetor monofásico em um edifício trifásico?
Pode ser apropriado para uma subestação monofásica individual quando a sua capacidade documentada de fornecimento, sensores e saída corresponderem a essa subestação. Ela não supervisiona por si só todas as condições exigidas por uma máquina trifásica. O projeto de instalação determina a disposição necessária.
Um disjuntor de tensão trifásico sempre detecta a perda de fase e a sequência de fases?
Não. Estas são funções distintas que necessitam de confirmação explícita na documentação exata do produto. Solicite as quantidades monitoradas, as condições de falha, a ação de saída e o comportamento de recuperação. Não inferir as características a partir do tamanho da caixa ou do número de terminais.
Serão três proteções monofásicas equivalentes a um monitor trifásico?
Não automaticamente. Eles podem detectar e restaurar os ramos separados independentemente, enquanto uma máquina pode exigir supervisão coordenada e interrupção. Designers qualificados devem revisar o circuito completo e reiniciar o comportamento antes de considerar qualquer uma dessas configurações como equivalente.
