RCCB vs RCBO é uma decisão de conceção, e não uma comparação de rótulos. Um ID deteta o desbalanceamento de corrente residual mas não é, apenas por essa função, o dispositivo de proteção contra sobrecorrente de circuito derivado. Um DDFT combina proteção contra corrente residual com proteção contra sobrecorrente. Escolha entre eles decidindo como os circuitos são agrupados, onde a proteção contra sobrecarga e curtos-circuitos é fornecida, que nível de isolamento de falha é necessário e como o conjunto completo será testado e documentado. Para uma decisão de aquisição segura, defina primeiro a função do circuito e, em seguida, verifique a tensão, a corrente contínua, a corrente de defeito disponível, o comportamento de disparo, a coordenação, o método de instalação e a norma aplicável. A seleção final deve ser aprovada pelo projetista qualificado responsável pelo projeto real.
Resposta rápida: um RCCB (diferencial puro) apenas deteta fugas de corrente para a terra e desliga o circuito, exigindo um disjuntor separado para proteção contra sobrecargas e curto-circuitos. Um RCBO combina ambas as funções (diferencial e disjuntor) num único dispositivo, protegendo contra fugas de corrente, sobrecargas e curto-circuitos.
Utilize o ID (RCCB) quando a função exigida for a proteção de corrente residual, caso a proteção contra sobrecorrente seja fornecida separadamente. Utilize o DPC (RCBO) quando a função exigida for a proteção combinada de corrente residual, sobrecarga e curto-circuito para um circuito individual. Esta afirmação é um ponto de partida, não uma regra de substituição. As famílias de produtos sobrepõem-se, a terminologia regional difere e o modelo exato oferecido pode ter opções que uma comparação genérica não consegue abranger.
| Ponto de decisão | Interruptor diferencial (ID) | Disjuntor diferencial com proteção magnetotérmica |
|---|---|---|
| Função primária | Proteção diferencial residual | Proteção diferencial mais contra sobreintensidades |
| Proteção contra sobrecorrente | Deve ser fornecido e coordenado noutro local | Integrado no dispositivo selecionado |
| Agrupamento de circuitos | Um dispositivo pode proteger um grupo, dependendo do design | Normalmente atribuído a um circuito de saída individual |
| Isolamento de avarias | Um evento de corrente residual pode desligar o grupo protegido | Uma viagem pode ser limitada ao caminho protegido individual |
| Documentação do painel | Mostrar dispositivo de proteção a montante e agrupamento | Mostrar avaliações combinadas, curva, tipo de resíduo e disposição do neutro |
Com base nos dados de conceção do projeto e no âmbito declarado de IEC 60898-1 e IEC 60947-2. Utilize sempre a edição e a adoção local especificadas pelo projeto.
Comece com a função do circuito, não com a caixa
Elabore uma declaração de função numa frase antes de comparar as páginas de catálogo: identifique a origem, o condutor ou equipamento protegido, a carga, a corrente normal de funcionamento, o regime de comutação e a consequência de um disparo.
O diagrama unifilar deve mostrar a localização do dispositivo em relação à fonte e aos circuitos a jusante. O mapa de cargas deve identificar os polos, o tratamento do neutro, a tensão nominal, a corrente nominal, a frequência quando aplicável, a função de disparo e os acessórios. Se o dispositivo suportar isolamento ou operação remota, indique essa função separadamente; a proteção, a comutação e o isolamento são funções relacionadas, mas não automaticamente idênticas.
Verificar a corrente de carga e a proteção dos condutores separadamente
Um disjuntor não é selecionado simplesmente combinando o seu valor de amperes impresso com uma carga calculada. O projetista deve considerar a capacidade de condução de corrente do condutor sob o método de instalação real, as condições ambiente, o agrupamento, o ciclo de trabalho, o comportamento de arranque ou de pico de corrente, e os requisitos de proteção da própria carga. A definição ou característica de proteção deve proteger o condutor, permitindo simultaneamente o funcionamento normal. As definições ajustáveis só são úteis quando são calculadas, registadas, fixadas e comissionadas.
Não assuma que o aumento da capacidade de um disjuntor resolve disparos incômodos. Um disparo pode indicar sobrecarga, curto-circuito, fuga à terra, corrente de arranque (inrush), um defeito na cablagem, uma curva inadequada ou um problema de coordenação. Identifique a função e a causa do disparo antes de substituir o dispositivo. O guia de disjuntores disparados explica como separar estas perguntas.
Verificar o serviço de tensão e de interrupção de faltas
A corrente de defeito disponível deve ser calculada ou obtida para o ponto exato de instalação. Compare-a com a capacidade de interrupção ou de curto-circuito declarada pelo fabricante à tensão real e à disposição do sistema. requisitos gerais de eletricidade da OSHA o equipamento destinado a interromper correntes de defeito deve possuir uma capacidade de interrupção suficiente para a tensão nominal e para a corrente disponível nos seus terminais de linha.
Mantenha a corrente nominal contínua e o poder de corte separados no registo de aprovação. Distinga também os valores definidos por diferentes normas, tais como o poder de corte de serviço e o último poder de corte em curto-circuito ou o poder de corte em curto-circuito para aparelhos domésticos. Números semelhantes não são automaticamente equivalentes. Se for proposta proteção de retaguarda (backup) ou em cascata, exija evidências do fabricante testadas ou aceites de outra forma para a combinação exata a montante e a jusante.
Comparar o comportamento de disparo em toda a gama de funcionamento
A proteção deve funcionar desde sobrecargas moderadas até faltas de alta corrente. Analise a característica de tempo-corrente completa, incluindo as bandas de tolerância e as regiões instantâneas. Para unidades de disparo eletrónicas, registe todas as regulações e verifique se os valores escolhidos correspondem ao estudo de coordenação. Para dispositivos fixos, confirme se a característica publicada é adequada para o condutor e a carga, em vez de confiar apenas numa letra de curva ou nome comercial.
A coordenação tem dois objetivos que podem entrar em conflito: eliminar avarias com rapidez suficiente para limitar danos, e preservar a alimentação de circuitos saudáveis onde o projeto exige continuidade. Indique a prioridade para cada alimentador. Um sistema essencial de um hospital, uma linha de processo contínuo, um quadro de distribuição de escritório e um painel de pequenas máquinas podem exigir objetivos de funcionamento diferentes, mesmo quando os valores de corrente nominal parecem semelhantes.
Planear a instalação, operação e manutenção
Confirme o tipo de terminal e o intervalo de condutores, o método de aperto, a dissipação térmica, o espaçamento do invólucro, a orientação de montagem, as condições ambientais, a acessibilidade e os acessórios permitidos. Não copie valores de binário nem folgas de outro tamanho de frame. Utilize as instruções fornecidas para o modelo exato. Os montadores de painéis também devem verificar os intertravamentos de portas, manípulos externos, contactos auxiliares, bobinas de disparo, disparadores de subtensão, operadores motorizados e módulos de comunicação quando essas funções forem necessárias.
A estratégia de manutenção importa na fase de seleção. Decida se é esperado que o dispositivo seja inspecionado, testado, ajustado, retirado ou substituído como uma unidade. Identifique a política de peças sobresselentes e os registos necessários após uma atuação. Um disjuntor que elimina uma avaria grave não deve simplesmente ser religado sem os passos de inspeção e investigação da avaria exigidos pelo fabricante e pelo procedimento de segurança do local.
Um fluxo de trabalho de seleção repetível
- Defina o circuito: fonte, tensão do sistema, esquema de ligação à terra, carga, condutor, serviço e polos necessários.
- Calcular taxa normal: corrente de projeto, comportamento de arranque ou de pico, desclassificação de instalação e capacidade dos condutores.
- Calcular a corrente de defeito: corrente de falta previsível máxima e mínima no local do dispositivo.
- Selecione a função de proteção: sobrecarga, curto-circuito, corrente residual, isolamento e requisitos de controlo.
- Verificar a coordenação: curvas, definições, objetivo de seletividade e quaisquer tabelas de combinação do fabricante.
- Verifique o painel: classificação de montagem, terminais, aumento de temperatura, espaçamento, acesso, acessórios e rotulagem.
- Aprovar prova exata: código do modelo, revisão da folha de dados, certificados exigidos pelo contrato, desenhos e configurações.
- Comissão: controlos visuais, funcionamento mecânico, verificação de parâmetros, testes necessários e registos assinados.
O que incluir num pedido de cotação (RFQ) ou submissão técnica
Forneça aos fornecedores informação suficiente para oferecerem um único dispositivo claramente definido em vez de um folheto da gama. Inclua a tensão e frequência do sistema, o serviço em CA ou CC, os pólos e a disposição do neutro, a corrente contínua, a corrente de defeito calculada, a capacidade de corte exigida de acordo com a norma indicada, as funções e regulações de disparo, o regime de funcionamento, a forma de instalação, os pormenores dos terminais e dos cabos, os acessórios, a tensão de comando, as necessidades de comunicação, as condições ambientais e do invólucro, os requisitos de certificação, e o conjunto de desenhos e documentos de ensaio necessários.

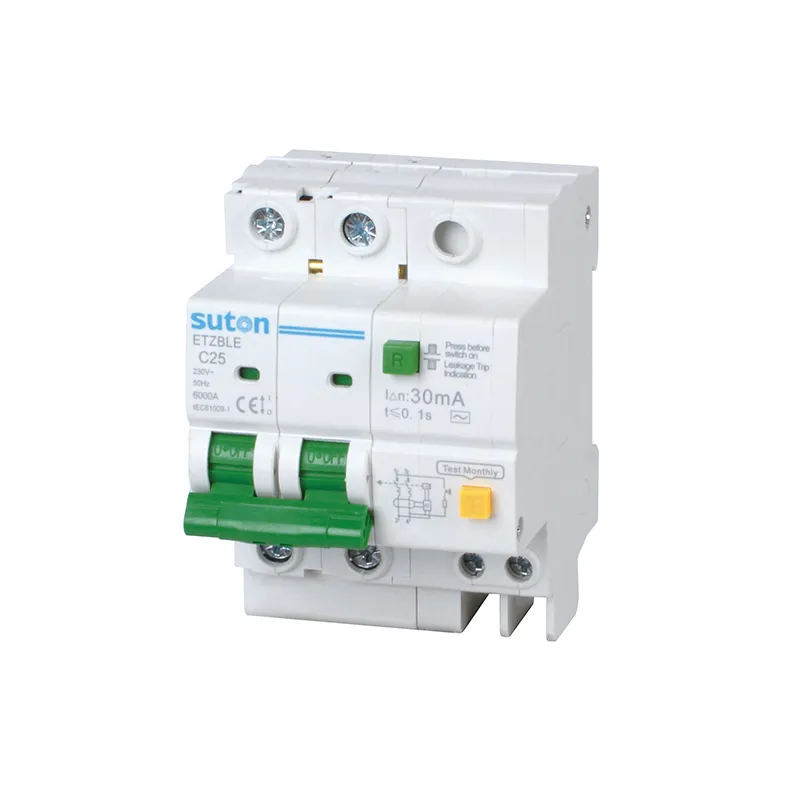

Solicite um plano de conformidade preenchido que aponte para a evidência exata de cada requisito. Registe explicitamente as exceções. Um código de modelo sem uma lista de opções descodificada não é suficiente quando as unidades de disparo, acessórios, kits de terminais ou capacidades de interrupção variam dentro da mesma família. Para equipamento SUTON, comece com o Página de produto ETZBLE RCBO e pedir confirmação das condições reais do projeto.
Limite de segurança para seleção e teste
Este guia apoia o trabalho de especificação; não é um procedimento de trabalho em tensão. Os estudos de defeito, as definições de proteção, a instalação e a comissionamento devem ser efetuados ou aprovados por pessoas qualificadas ao abrigo das regras locais aplicáveis. OSHA 1910.333 exige que as peças sob tensão sejam desenergizadas antes dos trabalhos, a menos que se apliquem exceções específicas, e estabelece requisitos para a desenergização segura. Siga os procedimentos de bloqueio, verificação, equipamento de proteção individual e arco elétrico do projeto.
Recursos de planeamento SUTON relacionados
Utilize guia dos tipos de disjuntores como a visão geral para pais, depois continue com estas páginas complementares:
Vídeo educativo: fundamentos de disjuntores e corrente
Este vídeo educacional neutro do The Engineering Mindset apoia a secção do princípio de funcionamento. Ele não substitui os cálculos do projeto nem as instruções do fabricante.

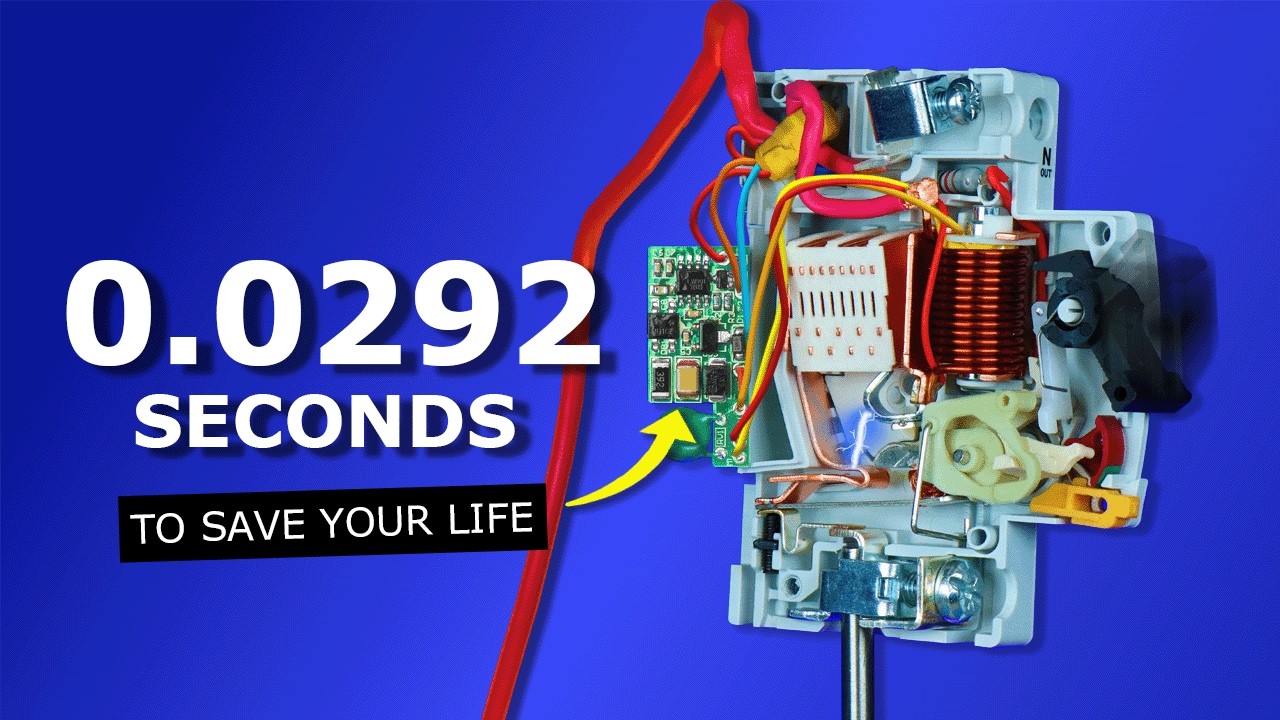

Ver Why This Doesn't Keep You Safe: RCD/GFCI Protection no YouTube.
Perguntas frequentes
Um ID (disjuntor diferencial residual) protege contra sobrecarga?
A não ser que o conjunto oferecido inclua um dispositivo de proteção contra sobrecorrente separado e devidamente coordenado. Considere o ID (diferencial) e a proteção a montante como um sistema.
É um disjuntor diferencial (RCBO) sempre a melhor opção?
Não. Pode melhorar o isolamento ao nível do circuito, mas o custo, o espaço, a política de manutenção, a disposição do neutro e as regras do projeto continuam a decidir a arquitetura.
Podem os interruptores diferenciais (RCCBs) e os disjuntores diferenciais (RCBOs) ser selecionados apenas pela corrente nominal?
Não. O tipo residual e a sensibilidade, os polos, a comutação do neutro, a capacidade de curto-circuito, a curva de sobrecorrente, quando aplicável, e a coordenação devem ser todos verificados.
Conclusão
A resposta prática para diferencial residual (RCCB) versus disjuntor diferencial residual (RCBO) resulta do estudo do circuito e do objetivo operacional. Defina a função, compare as características nominais verificadas à tensão real e ao nível de falta, revele o comportamento completo de disparo, verifique os condicionamentos de instalação e manutenção, e aprove a configuração exata oferecida. Esse processo cria um mapa de painel defensível e reduz o risco de substituições baseadas apenas na intensidade nominal, no tamanho do invólucro ou na sigla.
