Pilihan protektor lonjakan tegangan tipe 2 Dimulai dengan persediaan instalasi, pengaturan pengetatan kabel, paparan, dan persyaratan peralatan. Dalam skema berbasis IEC, SPD tipe 2 merupakan kategori perangkat yang telah ditentukan dan telah diuji; ini bukan pengganti universal untuk perangkat tipe 1 yang memerlukan beban arus petir. Pastikan Anda memahami sistem standar yang berlaku, mode perlindungan, tegangan operasi berdurasi maksimum, level proteksi tegangan, rating arus debit, dan perlindungan cadangan. Kemudian periksa instalasi dan koordinasi dengan SPD lainnya. Jumlah arus yang besar atau jumlah modul yang tepat saja tidak dapat memastikan bahwa kandidat akan melindungi panel LV yang dimaksud.
Pastikan sistem standar sebelum membandingkan label tipe 2
Klasifikasi IEC dan Amerika Utara menggunakan nama tipe yang serupa dalam kerangka pengujian dan instalasi yang berbeda. Tanyakan standar, edisi, dan sertifikasi apa yang dibutuhkan proyek tersebut. Jangan mengubah label dari satu sistem ke sistem lain hanya berdasarkan tampilan atau dengan mencocokkan teks “Type 2”. Dapatkan deklarasi dan dokumentasi dari kandidat yang tepat untuk pasar target.
Itu Halaman standar IEC 61643-11 AC SPD Mendeteksi konteks persyaratan dan metode pengujian untuk perangkat tegangan rendah AC. Hal ini tidak menjamin kode urutan SUTON tertentu. Rekod pembelian harus mencantumkan edisi yang berlaku dan bukti yang diperlukan, sehingga pemasok dapat menyatakan apa yang ditawarkan dan mengidentifikasi perbedaan dengan persyaratan proyek.
Tetapkan peran SPD ini dalam instalasi
Panel SPD merupakan bagian dari sistem proteksi surge, bukan jaminan bahwa setiap beban yang terhubung ke sistem akan terbebas dari overvoltage. Identifikasi lokasi pemasangannya, sumber-sumber paparan transient, dan apakah perangkat lain menyediakan perlindungan terhadap arus petir di bagian atas sistem. Periksa perlindungan petir eksternal, konduktor masuk, serta risiko atau penilaian instalasi yang berlaku.
Itu Ringkasan perlindungan lonjakan tegangan IET menyediakan latar belakang instalasi. Berlakukan peraturan lokal yang diadopsi oleh proyek daripada mengimpor artikel dari Inggris sebagai persyaratan hukum yang universal. Jika perangkat tipe 1 atau gabungan diperlukan di lokasi lain, tentukan beban pajak secara terpisah. Kandidat tipe 2 sebaiknya tidak dipilih hanya karena ukurannya lebih kecil atau lebih murah.
Identifikasi sistem pasokan dan penangkal arus listrik yang sebenarnya
Catat nilai nominal tegangan, frekuensi, susunan fase, ketersediaan netral, dan konfigurasi penanaman kabel. Papan tiga fase dengan netral tidak sama dengan papan tiga fase tanpa netral. Tata letak TT, TN, dan IT menimbulkan pertanyaan pemilihan yang berbeda, terutama untuk jalur proteksi dan kondisi tegangan abnormal. Gambar harus menunjukkan lokasi pemasangan dan hubungan netral/tanah di sana.
Mintalah pengaturan kabel yang didukung untuk sistem yang sebenarnya. Jumlah modul DIN tidak membuktikan jalur apa yang ada secara internal atau apakah elemen neutral-ke-bumi memiliki perilaku yang dibutuhkan. Panduan pengaturan SPD untuk fase tunggal dan tiga fase Atasi masalah topologi ini. Gunakan diagram sirkuit yang telah diverifikasi untuk perangkat yang ditawarkan, bukan gambar koneksi generik.
Pilih Uc dari kondisi operasi yang berkelanjutan
Suhu operasi berterusan maksimum, Uc, berkaitan dengan tegangan yang dapat ditahan secara terus menerus oleh jalur SPD yang ditentukan dalam kondisi yang didokumentasikan. Suhu ini berbeda dari tegangan pasokan nominal dan dari tingkat perlindungan tegangan selama lonjakan tegangan. Pilih suhu tersebut berdasarkan mode koneksi aktual dan kondisi sistem yang berlaku, menggunakan panduan pabrikan dan aturan instalasi proyek.
Periksa toleransi tegangan normal dan kondisi abnormal atau sementara-overvoltage yang relevan. Memilih jalur dengan tegangan yang tidak sesuai dapat menyebabkan stres dalam kondisi biasa atau yang dapat diduga. Memilih Uc yang lebih tinggi tanpa mempertimbangkan kinerja proteksi juga dapat tidak sesuai. Jangan menghitung pengganda universal dari satu contoh tegangan nominal saja dan terapkan pada setiap rangkaian penangkal.
Periksa terhadap peralatan dan susunan yang terpasang
Level proteksi tegangan, Up, menggambarkan karakteristik proteksi yang dinyatakan berdasarkan uji yang telah ditentukan. Terminal peralatan dapat mengalami dampak terkait dengan susunan koneksi dan konduktor yang sebenarnya, oleh karena itu katalog Up bukanlah penilaian keseluruhan mengenai perlindungan yang telah terinstal. Identifikasi persyaratan tahanan peralatan dan tingkat perlindungan yang dimaksudkan bersama dengan insinyur desain.
Ikuti petunjuk tata letak pabrikan, termasuk rute koneksi yang ditentukan dan koordinasi yang diperlukan. Jangan menganggap nilai Up yang sangat rendah sebagai bukti bahwa tata letak kabel tidak lagi penting. Panduan simbol peringkat SPD memisahkan nilai tegangan Uc, Up dan arus discharge untuk mencegah kesalahpahaman antara nilai tegangan dan kemampuan arus.
Perbandingan peringkat saat ini hanya dengan definisi tesnya.
Nilai arus keluaran nominal, arus keluaran maksimum, dan arus impuls menggambarkan kondisi pengujian yang berbeda. Dalam terminologi IEC yang umum, In dan Imax terkait dengan bentuk gelombang pengujian yang relevan, sedangkan Iimp mengidentifikasi tugas impuls yang berbeda. Perbandingkan kandidat hanya ketika standar, bentuk gelombang, jalur, dan kategori pengujiannya setara.
Perangkat yang ditandai dengan Iimp yang tinggi tidak otomatis merupakan pengganti Type 2 yang terdokumentasi, dan Imax yang besar tidak membuktikan kesesuaiannya dengan arus petir. Dapatkan datasheet yang menghubungkan setiap nilai dengan model dan mode perlindungan yang tepat. Hindari menambahkan rating di seluruh kutub untuk mengiklankan kapasitas panel keseluruhan yang fiktif. Tabel perbandingan yang berguna mencantumkan nama, satuan, kondisi pengujian, dan sumber dari setiap rating.
Uji perlindungan cadangan dan kesesuaiannya terhadap korsleting
SPD harus menyesuaikan kondisi short-circuit yang potensial dan persyaratan koordinasi pabrikan dengan perlindungan upstream. Tentukan apakah perlindungan cadangan khusus diperlukan untuk pengaturan yang diusulkan dan jenis dan rating perangkat apa yang diizinkan. Pemutus upstream yang ada tidak secara otomatis memenuhi instruksi SPD hanya karena arus nominalnya lebih rendah dari maksimum yang tercantum dalam katalog.
Mintalah kombinasi yang telah disetujui secara lengkap, termasuk batasan dan kondisi pemasangan. Verifikasi kesesuaian arus kelistrikan dan perilaku setelah kegagalan SPD atau pemutusan sambungan. Jangan memilih sekring atau pemutus darurat dari sketsa kabel online generik. Dokumentasi panel harus mengidentifikasi kombinasi yang tepat agar penggantian di masa mendatang dapat mempertahankan pengaturan perlindungan yang dimaksudkan.
Gunakan daftar pemeriksaan pembelian yang mengungkapkan bukti yang hilang
| Bidang pilihan | Bukti yang diperlukan | Alasan untuk menahan pemilihan |
|---|---|---|
| Sistem tipe dan standar | Kategori yang dinyatakan secara tepat dan dokumentasi yang berlaku | Hanya label “protektor surut” yang umum |
| Mode pasokan dan perlindungan | Diagram yang didukung untuk sistem penarikan daya yang sebenarnya | Jumlah modul digantikan dengan diagram sirkuit |
| Uc dan Up | Nilai spesifik untuk jalur dan kondisi pemasangan | Voltan nominal yang disalahartikan dengan kinerja pelindung |
| Rating pemakaian | Diberikan berdasarkan peringkat, bentuk gelombang, dan mode masing-masing | Angka penjualan “kA” yang tidak memenuhi syarat |
| Perlindungan cadangan | Kombinasi alat pelindung yang telah disetujui | Diperkirakan kompatibel dengan semua breaker upstream |
| Pemantauan layanan | Pengindeksan status dan petunjuk penggantian | Tidak ada respon yang ditetapkan untuk modul yang gagal |
Checklist ini bersifat kualitatif. Ia tidak menetapkan batas numerik yang belum diverifikasi maupun mengesahkan produk yang tercantum di dalamnya.
Koordinasi rencana dengan SPD hulu dan hilir
Beberapa SPD dalam satu instalasi harus berfungsi sesuai dengan pengaturan yang direncanakan. Perangkat di bagian atas dan bagian bawah dapat memiliki perbedaan dalam hal pengendalian energi dan pembatasan tegangan, tetapi menambahkannya tanpa koordinasi yang terverifikasi tidaklah cukup. Dapatkan kombinasi yang diizinkan oleh pabrikan serta kondisi pemisahan atau koneksi yang diperlukan.
Sejarahnya Penelitian yang diselenggarakan oleh NIST tentang koordinasi protektor lonjakan tegangan menjelaskan mengapa koordinasi merupakan sebuah pertanyaan teknik. Tanggapilah hal ini sebagai hal yang mendasari, bukan sebagai sertifikasi produk saat ini atau sebagai pengganti instruksi modern. Untuk peralatan yang sensitif dan berada jauh dari panel, periksa apakah perlindungan lokal diperlukan dan apakah itu kompatibel dengan perangkat panel tersebut.
Simpan perlindungan lonjakan arus listrik terpisah dari fungsi pelindung lainnya
SPD menangani perilaku tegangan berlebih secara sementara dalam lingkup fungsinya yang didokumentasikan. Ia tidak menggantikan perlindungan arus berlebih, perangkat arus sisa, atau solusi untuk tegangan pasokan abnormal yang berkelanjutan. Definisi setiap fungsi perlindungan harus dilakukan secara terpisah dan diuji interaksinya dalam konfigurasi aktual. Sebuah brosur yang menjanjikan “perlindungan listrik lengkap” tidak boleh menggantikan analisis tersebut.
Untuk konteks yang lebih luas, Panduan pemutus dan pelindung lonjakan tegangan jelaskan peranan masing-masing. Jangan menganggap bahwa terminal yang ditandai dengan huruf N sama dengan SPD yang berfungsi sebagai pemutus dua kutub, atau bahwa indikator status menunjukkan kondisi keseluruhan sistem penanaman listrik.
Memverifikasi keandalan pemeliharaan dan indikasi status
Periksa indikasi lokal, kontak terdekat jika tersedia, prosedur penggantian, dan ketersediaan sparepart yang telah disetujui. Identifikasi apakah perangkat menggunakan cartridge yang dapat diganti dan bagaimana cara menetapkan kompatibilitasnya. Sparepart yang visualnya mirip dapat memiliki Uc yang berbeda, karakteristik pelindung, atau topologi internal yang berbeda. Simpan kode pesanan yang telah disetujui dan diagramnya dalam catatan panel.
Definikan bagaimana tim operasional merespons indikasi atau alarm yang gagal. Inspeksi yang direncanakan harus mencakup status SPD dan kondisi koneksi yang diizinkan, menggunakan metode kerja terisolasi yang disetujui jika diperlukan intervensi. Panduan SPD tipe 3 memberikan konteks tambahan untuk perlindungan di dekat peralatan, bukan dengan tujuan pemilihan panel yang sama.
Lakukan penyelidikan SUTON tanpa mengasumsikan bahwa model yang difoto tersebut adalah dirinya.

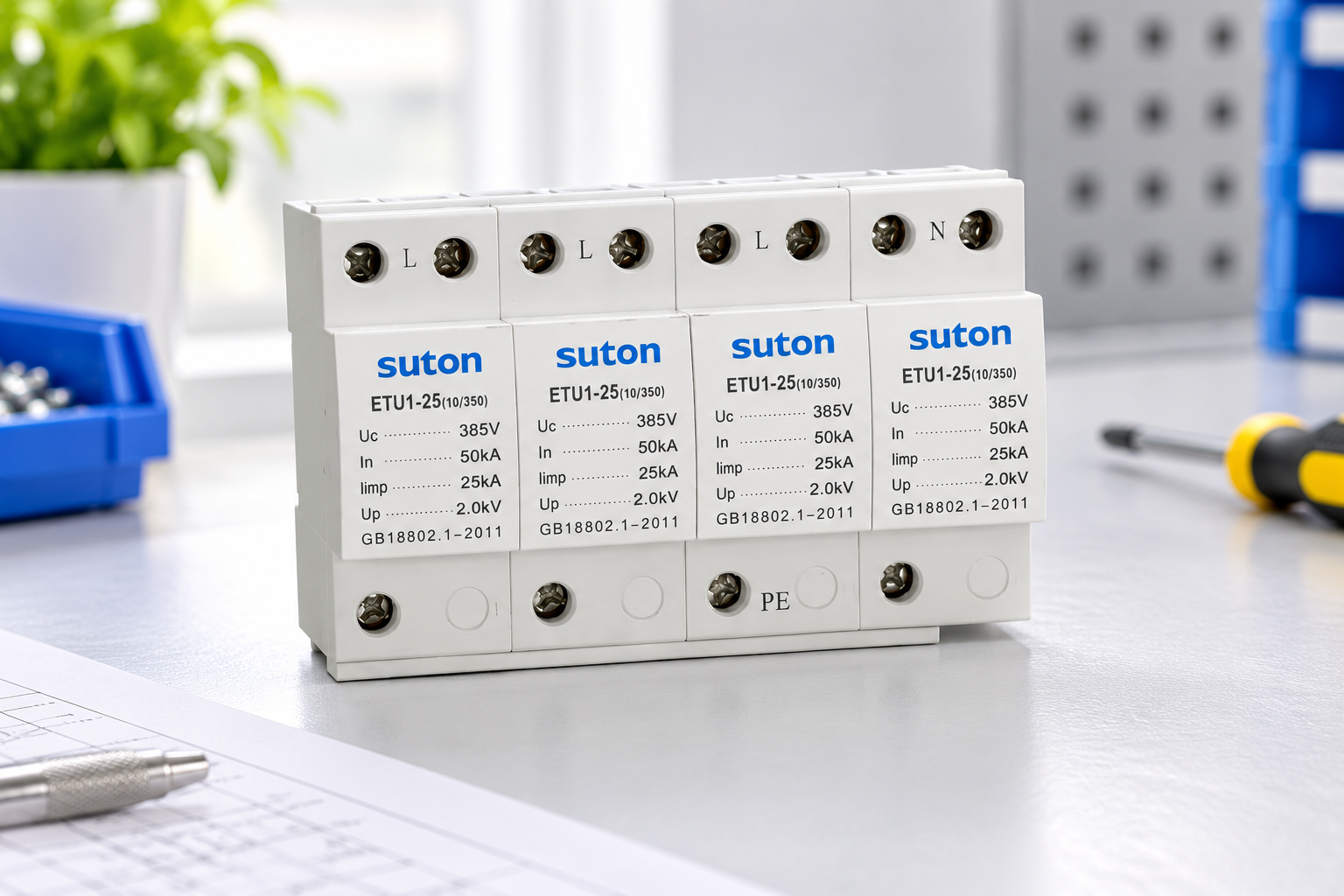

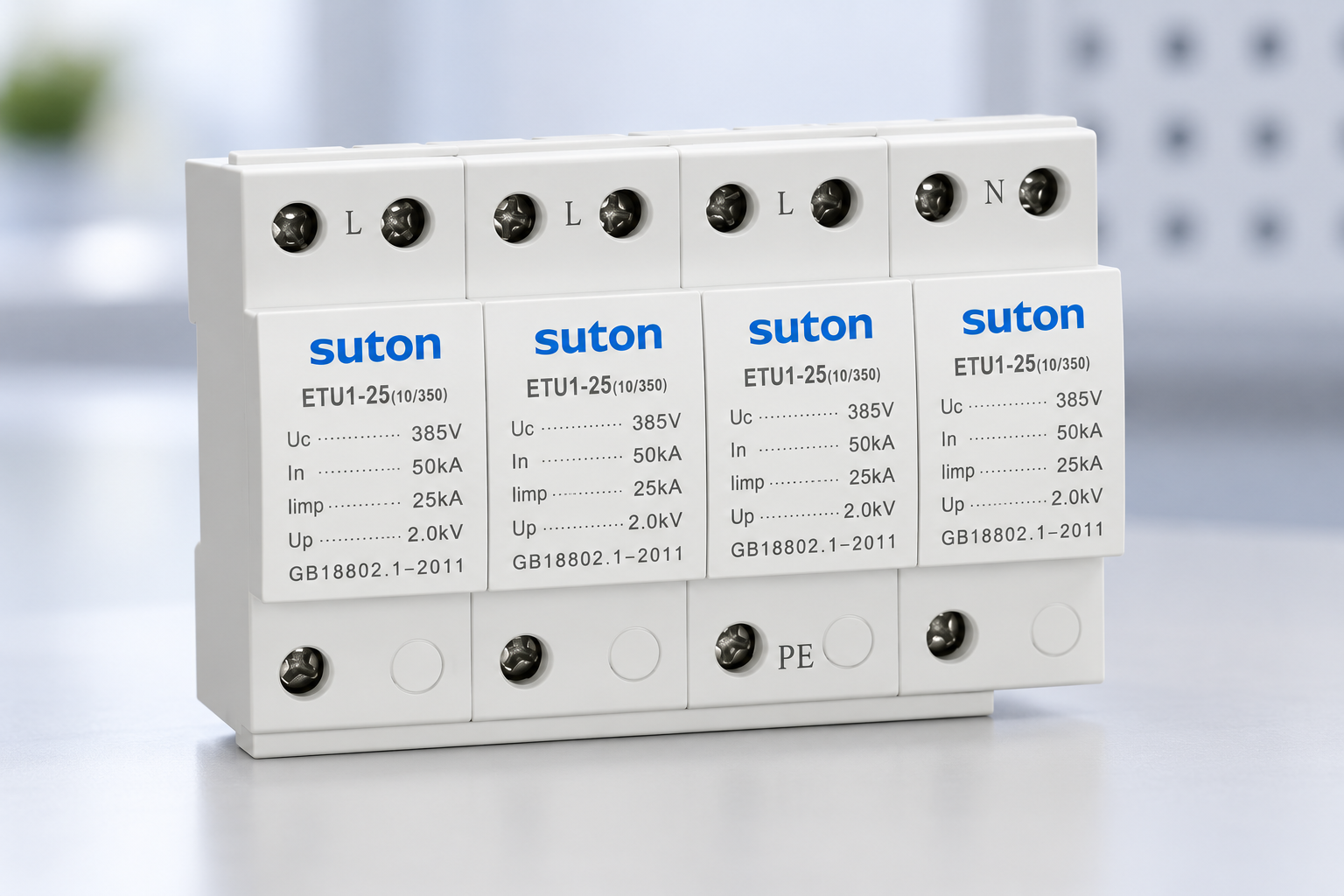

Itu Halaman produk proteksi lonjakan SUTON daftar beberapa konfigurasi dan deskripsi rating. Foto referensi ETU1-nya mencakup tanda arus impuls, jadi tidak boleh disajikan sebagai bukti bahwa setiap perangkat yang ditampilkan adalah model Type 2. Mohon minta kategori kandidat yang tepat, data datasheet, dan pengaturan yang didukung.
Sampaikan tegangan pasokan, sistem penangkal arus pendek, standar yang dibutuhkan, lokasi pemasangan, kondisi arus pendek, mode perlindungan yang diinginkan, dan persyaratan pemantauan. Mintalah pemasok untuk mengkonfirmasi kode yang ditawarkan dan mencatat setiap perbedaan. Hasil yang tepat adalah pengaturan Type 2 yang telah diverifikasi dan sesuai dengan proyek tersebut, dilengkapi dengan bukti instalasi dan koordinasi yang mendukung.
Pertanyaan yang sering diajukan
Apakah angka kA tertinggi selalu menjadi pilihan terbaik?
Tidak. Bandingkan definisi tes yang setara dan verifikasi tegangan, topologi, perlindungan cadangan, dan koordinasi.
Apakah Type 2 SPD dapat menggantikan semua persyaratan Type 1?
Tidak. Tugas-tugas pengindukan arus listrik dan instalasi yang diperlukan harus ditetapkan secara terpisah.
Apakah perhitungan modul membuktikan jalur sirkuit yang dilindungi?
Tidak. Dapatkan topologi internal yang tepat dan diagram instalasi yang didukung.
