Pemilihan ukuran sekring untuk sakelar pemutus-sekring memerlukan dua keputusan terpisah: sistem sekring fisik yang telah disetujui dan perlindungan listrik yang dibutuhkan oleh rangkaian. Penggolongan ukuran NH bukanlah rating ampere, dan sekring yang cocok di antara kontak tidak otomatis cocok. Mulailah dengan model sakelar yang tepat dan daftar sekring yang telah disetujui, lalu verifikasi tegangan, kelas pemakaian, arus, kehilangan daya, dan kinerja perbaikan terhadap desain instalasi. Bagi tim pembelian, hasil yang berguna adalah nomor bagian sekring yang disepakati dan perakitan yang didukung, bukan ukuran yang dipilih dari foto atau tabel arus rata-rata.
Pisahkan ukuran mekanis dari persyaratan perlindungan
Sistem fisik menentukan geometri kontak, penutup tubuh, dan antarmuka dengan pemegang. Pemilihan listrik menentukan apa yang harus dibawa dan diinterupsi oleh sekring. Keputusan-keputusan ini saling terkait, tetapi tidak ada yang menggantikan yang lain. Pembeli dapat menerima beberapa penawaran yang dijelaskan sebagai sekring NH dengan arus yang sama. Tingkat tegangan, karakteristik, kerugian, atau konstruksinya mungkin berbeda. Sebaliknya, tingkat arus yang berbeda dapat ada dalam ukuran fisik yang sama. Jangan menyimpulkan arus yang diperbolehkan hanya dari jumlah ukuran tanpa dokumen yang relevan.
Itu Jangkauan standar sekring industri IEC Mengenal pasti sistem sekring industri yang ditujukan untuk orang yang berwenang. Deskripsi umum dokumen tersebut menetapkan subjek dokumen tersebut; dokumen tersebut tidak menyediakan tabel interkombinasian lengkap atau mengkonfirmasi kombinasi SUTON tertentu. Dapatkan dokumentasi sekring dan sakelar yang sebenarnya untuk peralatan yang dipilih. Jika spesifikasi proyek menyebutkan edisi atau adopsi nasional, catatlah hal tersebut dalam paket pembelian agar perbandingan dapat menggunakan dasar yang sama.
Mulailah dengan pemegang dan kombinasi yang tepat dan disetujui
Catat kode switch-disconnector, susunan pemasangan, jumlah kutub, dan versi aksesori sebelum meminta penggantian. Nama keluarga produk dapat mencakup beberapa rangkaian. Tanyakan sistem sekring, ukuran, dan referensi link sekring yang tepat yang didukung, termasuk batasan pada arus atau dissipasi daya. Foto katalog umum tidak dapat menjawab pertanyaan-pertanyaan ini. Jika panel lama memiliki label yang tidak lengkap, gunakan catatan panel dan pemasok peralatan untuk mengidentifikasinya sebelum memesan pengganti.
Sebagai pengganti, amati tanda pengaman sekring yang terpasang dan gambar pengaman yang telah disetujui melalui proses pemeliharaan yang aman di situs tersebut. Jangan buka penutup atau mendekati bagian-bagian yang terdedah hanya untuk meningkatkan foto pembelian. Orang yang mengumpulkan bukti memerlukan otorisasi situs dan prosedur keselamatan listrik. Jika catatan tidak sesuai dengan komponen yang terpasang, anggap itu sebagai perbedaan yang memerlukan pemeriksaan teknik, bukan memilih kode yang paling mudah untuk dibeli.
Periksa tegangan, arus, dan kelas aplikasi secara terpisah
Voltan operasi sirkuit dan kondisi kerusakan yang berlaku harus berada dalam batas yang didukung oleh sekring dan perakitan. Nilai tegangan AC tidak menjamin kemampuan DC. Demikian pula, arus sekring yang diusulkan tidak membuktikan bahwa penahan dapat membawa arus tersebut di dalam penutup akhir. Suhu lingkungan, sumber panas di sekitarnya, dan batasan pemasangan dapat memengaruhi pengaturan yang didukung. Pertanyaan yang tepat adalah tentang kondisi yang berlaku, bukan dengan menganggap bahwa nilai katalog di udara terbuka menggambarkan rangkaian distribusi tertutup.
Kelas aplikasi merupakan bagian dari keputusan proteksi. Perlindungan kabel serbaguna dan rangkaian motor dengan perlindungan overload terpisah memiliki persyaratan yang berbeda. Aplikasi sekring yang berfokus pada arus pendek tidak dapat dengan mudah dianggap sebagai perlindungan overload yang lengkap. Desainer harus memilih fungsi yang dibutuhkan berdasarkan data pabrikan saat ini dan aturan proyek. Artikel ini sengaja menghindari rekomendasi kelas universal: jawaban yang tepat tergantung pada beban, konduktor, dan perangkat pelindung, bukan hanya berdasarkan dimensi NH.
Buat catatan kompatibilitas sebelum membandingkan harga
| Pertanyaan pilihan | Bukti yang harus diperoleh | Tidak ada pengganti yang memadai |
|---|---|---|
| Sistem sekring fisik | Ukuran sekring dan gambar kontak yang didukung secara tepat | Kesesuaian visual |
| Aplikasi listrik | Voltan, kelas, dan desain rangkaian | Ukuran nomor |
| Saat ini dan panas | Didukung untuk arus, kehilangan, dan kondisi penutup | Label arus frame |
| Perlindungan | Ciri-ciri sekring dan penilaian rangkaian yang tepat | Arus nominal yang sama |
| Penggantian | Kode bagian dan instruksi yang telah disetujui | Deskripsi setara generik |
Gunakan tabel ini sebagai permintaan bukti, bukan sebagai pengganti pilihan yang disetujui oleh pabrikan. Respon dari pemasok harus mengidentifikasi dokumen dan kombinasi yang didukung secara tepat. Pernyataan seperti ukuran standar, arus yang setara, atau yang umum digunakan tidak cukup jika tidak diiringi dengan identifikasi dokumen yang tepat. Kehilangan atau fungsi perlindungan yang tidak terselesaikan juga tidak memadai. Mintalah kepada pemasok untuk membedakan kompatibilitas yang telah terkonfirmasi dengan asumsi yang masih perlu disetujui.
Perbandingkan penawaran serupa menggunakan kode sekring lengkap, jumlah yang dibutuhkan, pemegang yang didukung, dan dokumen penerimaan. Suplai yang lebih murah dapat menambah pekerjaan desain ulang atau revisi jika kerugian atau karakteristiknya berbeda. Hal ini tidak berarti bahwa suplai tersebut selalu tidak cocok; hal ini berarti keputusan pembelian harus mengikuti tinjauan teknis yang terdokumentasi. Simpan alternatif yang ditolak dan alasan penolakannya agar pengorderan berikutnya tidak menimbulkan ketidakpastian yang sama.
Lakukan tinjauan terhadap pembuangan panas dan daya dalam perakitan
Sumpit menghasilkan panas saat sedang memuat beban. Kontak saklar, konduktor, dan komponen sekitarnya juga berkontribusi terhadap kondisi termal penutup. Oleh karena itu, kerugian daya sumpit yang didukung sangatlah relevan bahkan ketika ukuran dan arus listriknya tampak sesuai. Mohon minta informasi mengenai kerugian sumpit yang diizinkan dan kondisi pemasangan untuk perakitan yang tepat. Jangan mengandaikan perhitungan kenaikan suhu dari foto saja, dan jangan menganggap bahwa merek sumpit yang berbeda memiliki kerugian yang sama karena arus labelnya cocok dengan nilai arus yang tertera.
Jika perakitan telah diubah, periksa kembali kondisi yang telah diubah bersama perancang yang bertanggung jawab. Perumah yang lebih kecil, ventilasi yang berbeda, alur kabel baru, atau perangkat pemancarkan panas di dekatnya dapat mempengaruhi susunan aslinya. Catat beban dan kondisi yang dinilai dalam file penerimaan. Inspeksi termal dapat membantu mengidentifikasi instalasi yang tidak normal setelah commissioning, tetapi tidak dapat menetapkan klaim kompatibilitas yang tidak terdaftar atau mengizinkan pengoperasian di luar batas yang didukung.
Periksa dokumentasi dan bagian luar dengan aman
Itu Petunjuk keselamatan peralatan pemutus sirkuit (HSE) Mengatur pemilihan, penggunaan, perawatan, dan pemeliharaan. Lakukan proses yang diotorisasi oleh situs saat memeriksa panel sebenarnya. Untuk pengadaan, membedakan pemeriksaan identifikasi eksterior dengan pengujian listrik atau penggantian sekring. Tanda OFF yang terlihat saja tidak menjamin bahwa semua sumber energi telah dikontrol atau bahwa peralatan tersebut aman untuk disentuh. Pasokan cadangan dan energi yang tersimpan memerlukan penilaian tersendiri.
Mintalah gambar yang jelas yang menunjukkan antarmuka dan susunan akses dari sekring yang didukung. Konfirmasi perangkat pengangkut atau ekstraksi yang ditentukan, instruksi penggantian, dan kriteria inspeksi jika ada. Jangan menambahkan alat atau metode yang tidak tercantum karena tampaknya lebih praktis. Jika susunan yang dipilih memerlukan akses khusus, sertakan persyaratan tersebut dalam rencana pemeliharaan dan penyerahan suku cadang agar tidak menunggu hingga terjadi kesalahan pertama.
Gunakan bukti tersebut dalam penyelidikan SUTON

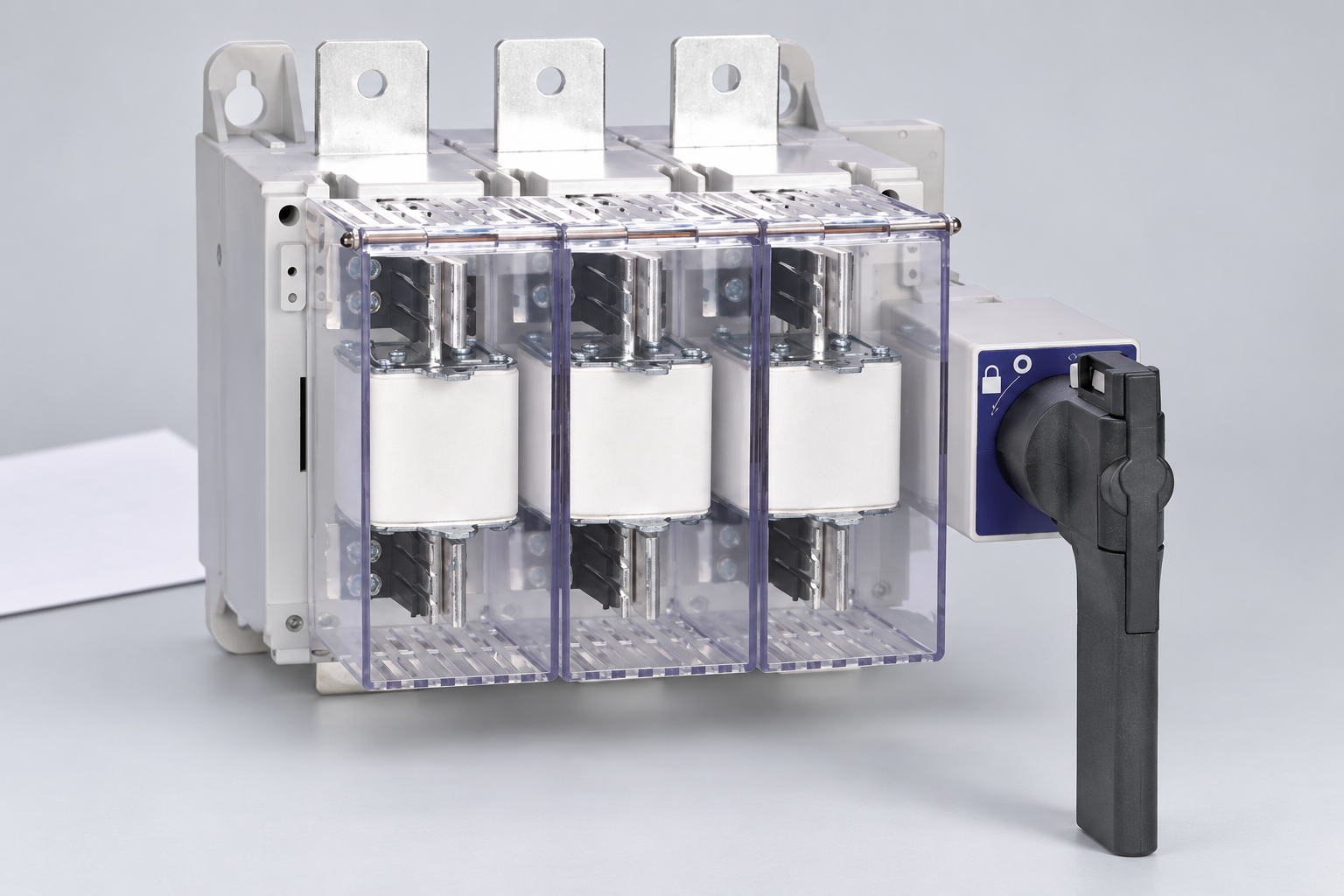

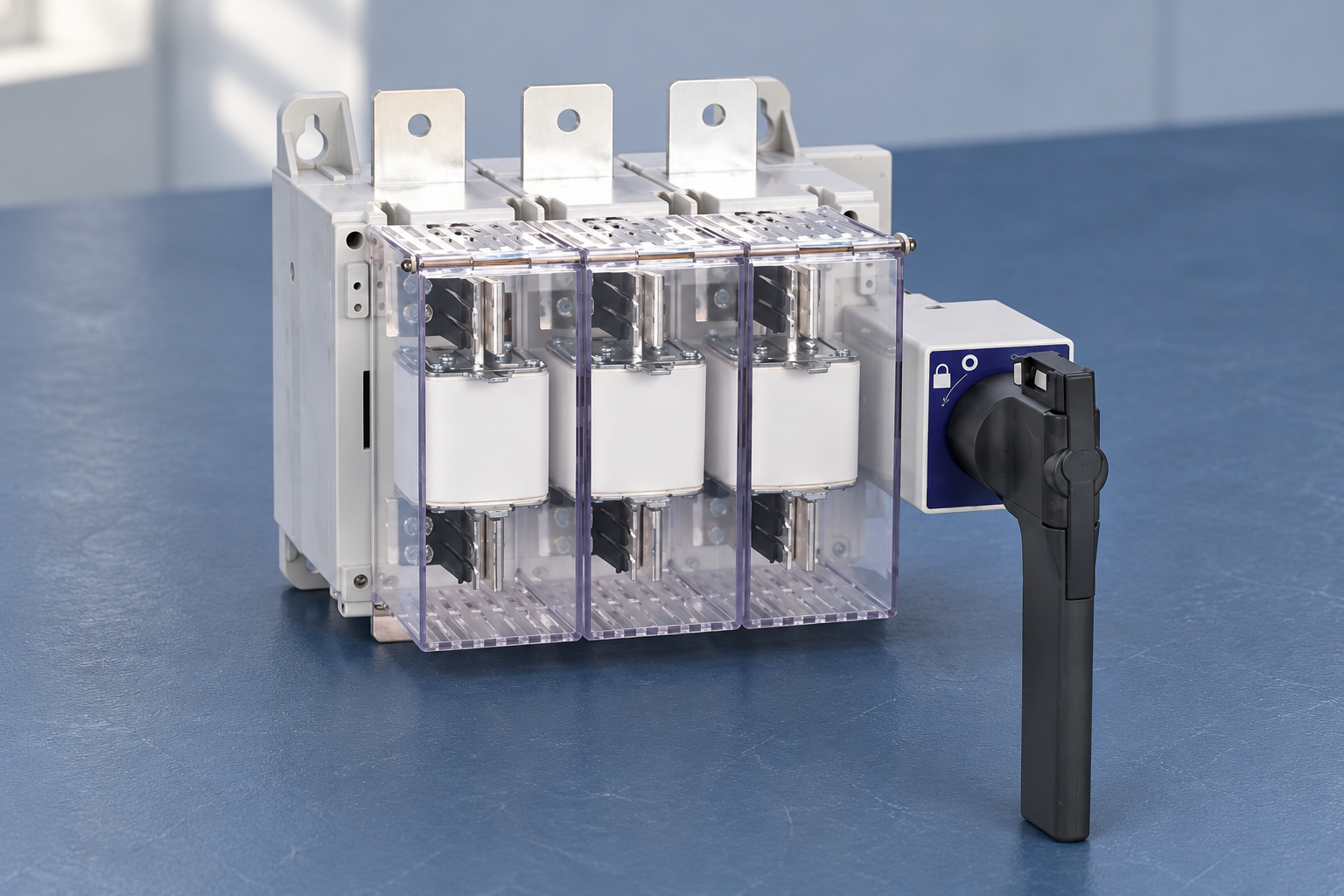

Itu Halaman SUTON ETGLR untuk saklar sekring-pemutus daya adalah referensi produk untuk artikel ini. Ilustrasinya menunjukkan bagian luarnya dan tiga posisi sekring; hal itu tidak menjamin ukuran NH, kode sekring yang disetujui, atau prosedur penggantian. Kirimkan SUTON dengan lengkapnya kebutuhan rangkaian dan perakitan serta minta kombinasi produk dan sekring yang didukung. Kumpulkan konfirmasi eksplisit jika spesifikasi proyek mensyaratkan sistem sekring fisik tertentu.
Termasuklah tegangan sirkuit dan tugas AC atau DC, beban yang diharapkan, persyaratan perlindungan konduktor, penilaian potensi kesalahan, kondisi penutup, serta pengaturan pemeliharaan yang direncanakan. Tambahkan kode yang sudah ada secara tepat untuk penggantian. Jika data yang diperlukan tidak tersedia, identifikasi item yang belum tercantum dalam pertanyaan tersebut. Kemudian, pemasok dapat menjawab pertanyaan yang terbatas tanpa harus menebak berdasarkan foto panel yang sudah terpasang.
Pertahankan hubungan antara tinjauan perlindungan dan selektivitas
Pilihan sekring yang kompatibel secara mekanis hanyalah satu tahap saja. Perilakunya juga harus diperiksa terhadap perangkat-perangkat di bagian hilir dan rangkaian yang akan dilindungi. Diskusi IET tentang koordinasi perangkat menawarkan informasi latar belakang mengenai perbedaan antara perlindungan dan diskriminasi. Ini bukan persetujuan yang sudah siap untuk pasangan sekring dan pemutus yang beragam. Gunakan data spesifik perangkat, pengaturan, dan studi kesalahan aktual untuk kombinasi yang dipilih.
Untuk fungsi switching, baca Kategori pemanfaatan saklar sekring. Untuk konteks rangkaian, gunakan Perbedaan antara tugas switch AC-22A dan AC-23A. Ulasan ini menjawab berbagai pertanyaan terkait kesesuaian fisik NH. Pastikan setiap keputusan tetap terlihat dalam file rekayasa agar pemeriksaan yang berhasil di satu area tidak dianggap sebagai penerimaan keseluruhan dari keseluruhan rangkaian.
Kontrol suku cadang dan penggantian di masa depan
Setelah penerimaan, buat catatan suku cadang dengan kode sekring yang telah disetujui secara tepat, model saklar, alternatif yang diizinkan, dan revisi dokumen. Tentukan apakah alternatif tersebut sudah disetujui atau memerlukan review baru. Hindari deskripsi suku cadang yang hanya terdiri dari ukuran fisik dan saat ini. Staf gudang harus dapat membedakan bagian-bagian yang terlihat serupa tanpa perlu mengambil keputusan teknik di rak. Simpan informasi kemasan yang diterima dan pelacakan pemasok sesuai kebutuhan proyek.
Penggantian yang dilakukan kemudian harus membuka kembali pemeriksaan yang terkait: antarmuka, tegangan, kelas, kehilangan daya, perlindungan, dan koordinasi. Jangan mengalihkan perhatian dari persetujuan lama hanya karena pengganti tersebut dinyatakan setara. Jika dokumentasi peralatan berubah, periksa apakah keputusan asli masih berlaku. Untuk bantuan dalam menyusun permintaan tersebut, hubungi SUTON dengan paket bukti dan pertanyaan kompatibilitas yang belum terselesaikan secara tepat.
Untuk tinjauan peralatan secara keseluruhan, gunakan Panduan koneksi switch untuk pembuat panel sebagai kerangka pemilihan orang tua. Terapkan artikel ini sesuai dengan bukti kompatibilitas dengan sekring NH yang spesifik.
Pertanyaan yang sering diajukan
Apakah nomor ukuran NH dapat menentukan arus sekring yang tepat?
Tidak. Pengertian fisik dan rating arus listrik menjawab pertanyaan yang berbeda. Gunakan dokumentasi pemegang yang disetujui untuk menetapkan sistem mekanisnya, lalu minta perancang rangkaian untuk memilih tegangan, arus, kelas aplikasi, dan kinerja perlindungan. Baik angka ukuran maupun arus keluarga pemegang tidak akan secara sendirian menentukan sekring yang tepat untuk sebuah pelintir tertentu.
Bisakah saya mengganti sekring dengan merek lain dengan ukuran dan arus yang sama?
Hanya setelah pemeriksaan kompatibilitas dan perlindungan yang relevan. Verifikasi antarmuka, tegangan, kelas, kerugian, dan komponen yang didukung secara tepat, lalu periksa efeknya terhadap perlindungan sirkuit dan koordinasi. Label ukuran dan arus yang sama merupakan informasi identifikasi yang berguna, tetapi tidak cukup untuk mengesahkan keserasian atau mempertahankan studi sebelumnya secara otomatis.
Apakah foto tersebut membuktikan bahwa ETGLR mendukung sebuah fuse NH tertentu?
Tidak. Foto tersebut menggambarkan konstruksi yang terlihat dan membantu mengidentifikasi keluarga produk. Namun, foto tersebut tidak dapat menentukan sistem sekring yang disetujui, dimensi, kerugian, batas aplikasi, atau prosedur penggantian yang aman. Mohon dapatkan dokumentasi pemasangan SUTON spesifik dan daftar sekring yang didukung sebelum memilih link atau mendefinisikan suku cadang pemeliharaan.
