IEC 62606 AFDD Persyaratan ini menjelaskan kategori produk dan kerangka uji untuk perangkat deteksi kesalahan busur dalam rangkaian AC rumah tangga dan rangkaian serupa. Standar ini mengenal perangkat deteksi kesalahan busur secara mandiri, terintegrasi, dan terdaftar sebagai pasangan. Untuk pengadaan, pastikan memastikan edisi, kode model, bukti uji, dan kombinasi yang diizinkan. Untuk pemasangan, verifikasi secara terpisah rangkaian akhir, aturan lokal, beban kesalahan, kabel, dan metode pengoperasian dengan insinyur desain yang bertanggung jawab. Klaim “IEC 62606” yang luas atau bentuk produk yang sudah familiar tidak dapat menjamin bahwa perangkat tertentu sesuai dengan panel yang diusulkan.
Mulailah dengan lingkup yang tercantum di publikasi, bukan klaim “sesuai dengan IEC” yang terlalu luas
Itu Publikasi terpadu IEC 62606 judulnya adalah Persyaratan umum untuk perangkat deteksi dan perlindungan terhadap kesalahan busur. Jangkauannya yang luas menggambarkan AFDD untuk kegunaan rumah tangga dan serupa dalam rangkaian AC. Publikasi ini juga mengakui berbagai desain dari produsen: perangkat tunggal dengan mekanisme pembukaan, perangkat yang mengintegrasikan fungsi pelindung lainnya, atau unit terpisah yang dirakit dengan perangkat pelindung yang dinyatakan sesuai dengan kondisi yang berlaku. Lebar jangkauan ini penting karena dua AFDD yang terlihat serupa dapat memiliki antarmuka instalasi yang berbeda.
Halaman katalog publik mengidentifikasi edisi terkonsolidasikan yang mencakup teks dasar tahun 2013 dan amandemen yang lebih baru. Penawaran yang hanya menyatakan “IEC 62606” tidak memberikan informasi mengenai edisi, set amandemen, adopsi nasional, atau laporan uji yang berlaku. Mohon mendapatkan informasi tersebut secara eksplisit. Klaim katalog merupakan titik awal untuk meninjau dokumen, bukan bukti bahwa kombinasi model dan aksesori tertentu tercakup.
Memisahkan standar produk dari persyaratan instalasi
IEC 62606 adalah standar produk. Standar ini menjelaskan persyaratan produk dan uji yang berlaku dalam lingkupnya; namun, secara mandiri, standar ini tidak menentukan apakah AFDD harus dipasang pada setiap rangkaian akhir di setiap negara. Keputusan tersebut merupakan bagian dari aturan instalasi yang ditetapkan untuk proyek, persyaratan otoritas setempat, penilaian risiko, dan spesifikasi dari pihak klien. Panduan AFDD dari IET menunjukkan bagaimana satu badan profesional merumuskan keputusan instalasi, namun referensi peraturan yang berlaku harus diperiksa terhadap edisi terbaru dan yurisdiksi yang relevan.
Dalam jadwal proyek, buatlah dua garis terpisah: “bukti produk” dan “alasan mengapa rangkaian ini memerlukan atau layak mendapatkan perlindungan AFDD.” Yang pertama mengidentifikasi deklarasi perangkat, standar pengujian, dan modelnya. Yang kedua mengidentifikasi rangkaian akhir, kegunaan bangunan, potensi konsekuensi kebakaran, dan aturan yang berlaku. Menggabungkan keduanya dapat menghasilkan kesimpulan yang salah bahwa sertifikat produk secara otomatis membuat rangkaian tersebut memenuhi syarat.
| Barang bukti | Pertanyaan yang harus ditanyakan | Di mana untuk memverifikasinya |
|---|---|---|
| Edisi Standar | Yang mana edisi dan amandemen IEC 62606 yang dinyatakan? | Pengisytiharan pabrikan atau laporan uji |
| Skop model | Apakah bukti tersebut menyebutkan kode katalog AFDD yang tepat? | Daftar sertifikat/model dan lembar data |
| Konfigurasi | Adakah perangkat ini berfungsi secara mandiri, terintegrasi, atau dipasangkan dengan perangkat pelindung yang dinyatakan? | Skema kabel dan persetujuan kombinasi |
| Rating listrik | Apakah tegangan, arus, kutub, dan beban arus pendek sesuai dengan proyek tersebut? | Pencatatan perangkat dan data produk |
| Aturan pemasangan | Mengapa AFDD dipilih untuk rangkaian akhir ini? | Kode yang diadopsi dan catatan risiko |
Tabel ini merupakan pemeriksaan pengadaan. Gunakan standar lengkap dan dokumentasi produk yang tepat untuk kondisi dan batas uji.
Pahami tiga pengaturan produk secara umum
AFDD yang terpisah dapat memiliki sarana pembukaan tersendiri. Perangkat terintegrasi dapat menggabungkan deteksi busur dengan perlindungan arus berlebih atau arus sisa. Unit terpisah dapat dipasang dengan perangkat pelindung yang dinyatakan. Perbedaan ini menentukan model mana yang harus digabungkan dengan diagram kabel dan petunjuk pengujian. Hal ini juga mempengaruhi cara pemasang mencatat kegagalan, routing netral, kompatibilitas busbar, dan penggantian di kemudian hari dalam masa hidup produk.
Jangan menganggap bahwa perangkat AFDD menyediakan perlindungan arus sisa hanya karena ada tombol oranye di bagian depannya. Demikian pula, keberadaan perangkat AFDD tidak menggantikan studi mengenai konduktor dan arus berlebih. Perbandingan AFDD vs RCBO memisahkan fungsi-fungsi, dan Panduan kombinasi AFDD membandingkan pilihan penataan. Mintalah kepada pemasok untuk membaca kode dari seluruh model yang ditawarkan, alih-alih menjelaskan secara umum tentang keluarga tersebut.
Periksa apa yang dapat dan tidak dapat ditetapkan oleh referensi IEC
Referensi yang valid terhadap IEC 62606 dapat membantu mengidentifikasi jenis produk dan basis pengujian yang dinyatakan. Hal ini tidak menjamin bahwa setiap aksesori disertakan, bahwa unit dapat dihidupkan secara terbalik, bahwa kutub netralnya memiliki fungsi switching tertentu, bahwa busbar tertentu kompatibel, atau bahwa rangkaian tersebut memiliki kapasitas arus pendek yang tepat. Hal-hal tersebut adalah pertanyaan yang spesifik untuk produk dan instalasi. Simpanlah manual instruksi yang tepat di samping referensi standar.
Baik gambar pemasaran maupun artikel umum tidak dapat memverifikasi sertifikat tertentu. Mohon minta deklarasi atau dokumen pihak ketiga yang mengidentifikasi kode katalog, keluarga produk, edisi yang berlaku, dan aksesori atau kombinasi yang sesuai. Pastikan penerbit dan keabsahannya berasal dari dokumen yang berwibawa, bukan dari logo yang disalin. Jika perangkat yang ditawarkan merupakan pengganti, periksa kembali set bukti lengkap daripada mengandalkan persetujuan dari pemasok pertama.
Periksa ulang mode sirkuit dan sumber akhir
Catat tegangan, frekuensi, fase, dan susunan netral dari rangkaian, ukuran konduktor, jenis beban, arus kelainan yang potensial, sistem penanaman, penutup, dan mode sumber. Klaim yang sesuai dengan standar produk tidak menunjukkan bahwa nilai-nilai instalasi tersebut berada dalam rentang rating perangkat tertentu. Inverter, generator, atau perangkat transfer juga dapat menimbulkan pertanyaan tentang arah pasokan dan fungsi pelindung elektronik. Simpan batas tegangan/beban yang dinyatakan pada gambar yang telah disetujui.
Pilihan AFDD harus menyebutkan sirkuit akhir yang akan dilindungi. Jangan beri label perangkat sebagai perlindungan seluruh papan jika pengaturan yang disetujui hanya melindungi satu sirkuit keluaran. Pertanyaan dan jawaban IET AFDD membuat batasan sirkuit akhir menjadi eksplisit. Ini merupakan sumber kontekstual, bukan pengganti dari aturan proyek atau petunjuk penggunaan produk SUTON.
Gunakan halaman produk asli sebagai model pemeriksaan

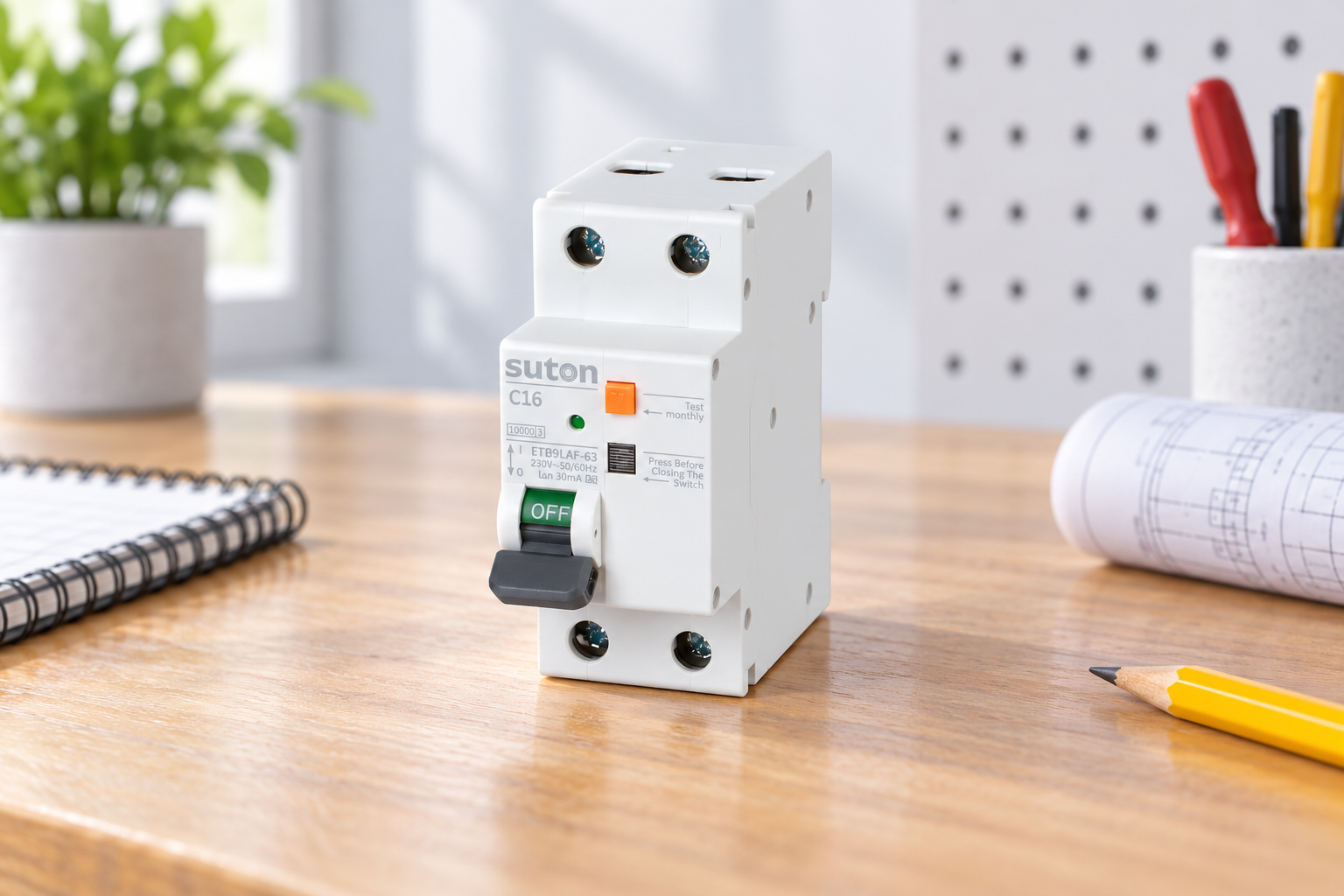

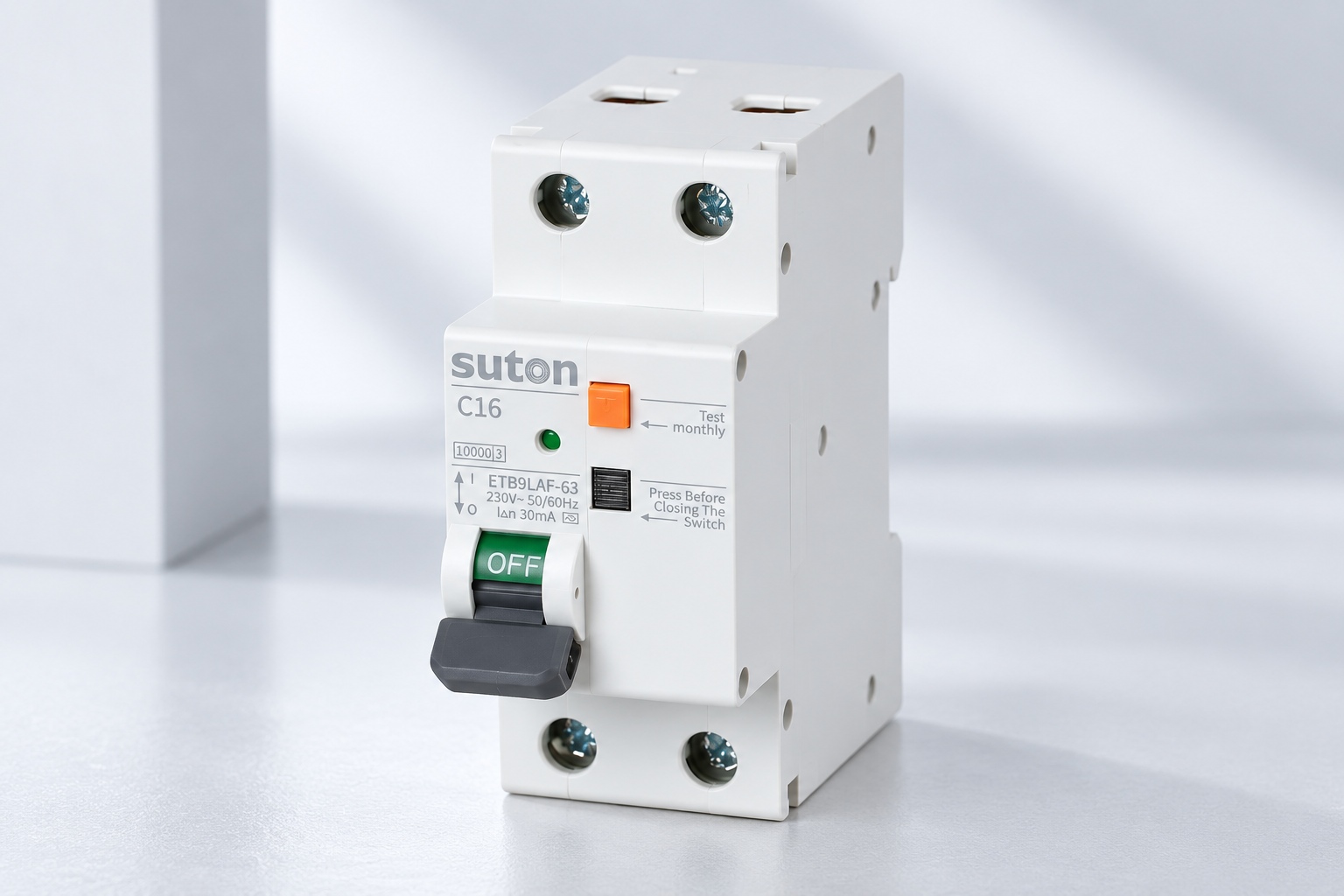

Itu Halaman SUTON ETB9LAF-63 dan Halaman ETB9LAF-40 Tampilkan dua keluarga produk yang sebenarnya. Hal ini berguna untuk memeriksa format fisik dan mengajukan pertanyaan tentang model yang tepat. Foto produk tidak dapat mengkonfirmasi edisi standar, laporan uji, fungsi tiang, atau semua kombinasi pelindung yang diizinkan. Mohon peroleh datasheet dan gambar instalasi untuk kode yang ditawarkan dan simpan revisinya bersama dengan pesanan pembelian.
Perbandingkan perangkat yang diusulkan dengan tata letak panel distribusi. Pastikan kapasitas terminal, persiapan konduktor, antarmuka busbar, posisi netral, lebar, kondisi panas, label, dan akses yang aman. Jika pemasok menawarkan revisi atau aksesori yang berbeda, mintalah pernyataan kombinasi yang diperbarui dan instruksi pengujian. Kepadatan fisik diperlukan tetapi tidak cukup untuk kompatibilitas listrik.
Mintalah jadwal kepatuhan yang berguna
Sampaikan kepada pemasok skema sirkuit, bangunan atau aplikasi, kode instalasi yang digunakan, tegangan dan frekuensi pasokan, arus nominal, arus kelainan yang potensial, susunan kutub dan netral, fungsi pelindung lainnya yang diperlukan, serta kondisi penutupannya. Mintalah mereka memberikan kode produk, edisi IEC yang tepat, bukti deklarasi atau uji coba, gambar, petunjuk pemasangan, serta kondisi atau pengecualian lainnya. Tandai garis yang tidak terjawab sebagai tidak terjawab, bukan dengan diam-diam menerima brosur keluarga sebagai bukti kepatuhan.
Respon tersebut harus mengidentifikasi siapa yang memiliki perhitungan perlindungan, siapa yang menetapkan atau menguji perangkat, dan bukti apa yang akan diserahkan saat penyerahan. Sebuah model mungkin memiliki kemampuan teknis namun masih tidak sesuai untuk panel karena kendala terminal, busbar, arah sumber, atau pemeliharaan. Kendala tersebut harus tercantum dalam catatan persetujuan sebelum penempatan pesanan.
Komisi tanpa menciptakan tes arc
Sebelum energisasi, verifikasi model dan kabel yang tepat sesuai dengan diagram garis tunggal yang telah disetujui. Periksa arah pengalir, torsi terminal, penghalang, label, fungsi RCBO terintegrasi, dan prosedur tombol uji AFDD. Jangan membuat busur listrik dengan kabel yang longgar untuk “membuktikan” klaim standar. Eksperimen semacam itu tidak aman dan tidak setara dengan uji produk yang terkontrol. Panduan keselamatan kelistrikan HSE meningkatkan kinerja yang kompeten dan isolasi yang aman.
Catat hasil uji pabrikan, rincian instrumen jika ada, mode sumber, tanggal, orang yang bertanggung jawab, serta gambar as-left. Uji tombol memverifikasi jalur internal yang telah ditentukan; uji ini tidak menjamin setiap kabel dan beban. Simpan hasil uji inspeksi dan uji instalasi lainnya secara terpisah. Panduan commissioning AFDD memberikan struktur catatan bidang.
Simpan bukti setelah pembelian
Simpan edisi standar, deklarasi spesifik model, manual, diagram kabel, pernyataan kombinasi, keputusan risiko, hasil tes, dan catatan perubahan dalam satu file teknis. Ulangi pemeriksaan terhadap file tersebut setelah sumber, rangkaian, beban, busbar, firmware, aksesori, atau penggantian produk. panduan jenis pemutus sirkuit memberikan konteks perlindungan yang lebih luas, namun persetujuan dari AFDD tertentu tetap tergantung pada bukti dan instalasi sendiri.
Saat penyerahan, jelaskan kepada pemilik tentang indikasi kesalahan dan prosedur reset. Perjalanan selanjutnya harus dilakukan dengan kondisi seperti yang ditemukan; hal itu tidak otomatis berarti produk tersebut bermasalah atau bahwa rangkaiannya mengandung busur berbahaya. Mempertahankan bukti asli memungkinkan perbedaan tersebut.
