Posisi rak ACB jelaskan lokasi pemutus aliran udara yang dapat ditarik dalam dudukan yang sesuai dan sambungan apa saja yang terhubung. “Connected”, “test”, dan “disconnected” adalah nama umum untuk posisi sambungan tersebut, tetapi urutan kontak yang tepat, indikator, dan operasi yang diperbolehkan merupakan bagian dari manual pemutus aliran udara. Pemutus aliran udara yang menunjukkan status terbuka bukanlah bukti bahwa bagian sekitarnya aman untuk disentuh. Sebelum menentukan atau mengoperasikan unit pemutus aliran udara, tentukan prosedur isolasi yang disetujui, periksa indikasi posisi, dan uji interlock mekanis dan listrik. Panduan ini menjelaskan apa yang harus diminta oleh pembeli panel dan apa yang harus didokumentasikan oleh tim commissioning yang berwenang.
Membedakan keadaan kontak dengan posisi gerak kendaraan
Kontak utama di dalam pemutus sirkuit dapat terbuka atau tertutup. Secara terpisah, dudukan pemutus sirkuit dapat ditempatkan di lokasi tertentu dalam dudukan. Itu adalah fakta yang berbeda. Pemutus sirkuit yang terbuka dalam posisi terhubung masih memiliki pemutus primer yang terpasang pada panel pemutus. Pemutus sirkuit yang tidak terhubung dapat membuat sirkuit kontrol tetap tersedia dalam beberapa desain. Oleh karena itu, label posisi tidak dapat menggantikan gambar listrik, dan indikator posisi utama tidak dapat menggantikan indikator posisi dudukan.
Tuliskan kedua kondisi tersebut dalam instruksi operasi dan catatan pengujian. Misalnya, “kontak utama terbuka, gerbong dalam posisi uji” lebih informatif daripada “pemutus daya dimatikan.” Perbedaan ini penting dalam uji kendali jarak jauh, penyelidikan kesalahan, dan penggantian. Hal ini juga membantu menghindari kebingungan antara indikasi perjalanan dengan pembukaan mekanis yang sudah terkonfirmasi. Silakan konsultasikan dengan perbandingan ACB antara tetap dan drawout Ketika memilih apakah manfaat kegunaan layak untuk cradle, perlu dilakukan ekstra disconnect dan prosedur operasi.
Pahami nama posisi tanpa mengasumsikan desain universal
| Posisi khas | Tujuan biasa | Hal yang harus dikonfirmasi |
|---|---|---|
| Terhubung / layanan | Operasi daya normal | Penglibatan utama dan sekunder; indikasi posisi |
| Tes | Tes fungsional tanpa koneksi daya normal | Sirkuit sekunder mana yang masih terhubung dan apa yang masih dapat diaktifkan |
| Terputus koneksi | Pemisahan pemutus dari koneksi primer | Batasan isolasi, keadaan plug sekunder, dan ketentuan penguncian |
| Ditarik kembali / dihapus | Pemasangan atau penggantian akses di luar tempat tidur | Metode penanganan, tirai, dan bagian-bagian kompartemen yang masih hidup |
Ini adalah panduan terminologi, bukan instruksi penukaran. Nama posisi dan pemberhentian menengah berbeda-beda. Konfigurasi ETW3 yang ditawarkan harus diuji dengan dokumen yang sesuai dan cradle yang sesuai. Jangan mentransfer jumlah putaran, arah pegangan, atau perilaku indikator dari merek lain.
Posisi terhubung: verifikasi keterlibatan dan indikasi positif
Dalam kondisi normal, gerbong harus mencapai posisi akhir yang ditentukan dan sambungan primer yang diperlukan harus terpasang dengan benar. Pengendara membutuhkan indikasi yang dapat diandalkan bahwa posisi tersebut telah tercapai sepenuhnya. Pengikatan parsial bukanlah kondisi operasi yang dapat diterima hanya karena lampu telah berubah. Pastikan mekanisme aktual menunjukkan posisi akhir dan apakah kontak posisi tambahan sesuai dengan indikasi mekanis tersebut.
Untuk panel baru, mintalah kepada pembuat untuk menunjukkan konfigurasi yang sudah disiapkan, bukan hanya ilustrasi dari katalog. Verifikasi kesesuaian, perpaduan antara pemutus dengan dudukan yang benar, serta izin penutupan yang dimaksudkan. Catatan pengoperasian harus mencantumkan pemutus dan kompartemen tertentu. Jika indikator posisi tidak jelas, atau mekanisme berhenti secara tidak terduga, hapus operasi tersebut dari layanan sesuai prosedur yang disetujui dan selidiki. Meningkatkan kekuatan bukanlah metode diagnostik.
Posisi tes: fungsionalitas yang berguna dengan batas yang ditentukan
Posisi tes biasanya dimaksudkan untuk memungkinkan pemeriksaan kontrol atau fungsional tertentu saat jalur daya utama normal tidak aktif. Pernyataan tersebut tidak berarti setiap konduktor di kompartemen tersebut mati. Sediakan daya kontrol, perintah remote, dan rangkaian primer yang berdekatan dapat tetap aktif. Pastikan untuk memastikan koneksi sekunder mana yang masih ada dan apa yang diizinkan manual kepada pemutus saat berada dalam posisi tersebut.
Rencana pengujian harus mencantumkan fungsi-fungsi yang akan diuji: perintah penutupan, perintah pembukaan, indikasi tambahan, mekanisme pengisian, atau uji proteksi tertentu. Catat sumber kontrol dan respons yang diharapkan untuk masing-masing. Hal ini menghindari penemuan selama pengujian bahwa pembebasan tegangan yang tidak mencukupi didukung dari sumber yang berbeda atau bahwa urutan otomatis jarak jauh dapat dioperasikan. Panduan penutupan, pembukaan, dan pelepasan tegangan bawah menjelaskan fungsi kontrol yang berbeda tersebut.
Pengosongan tidak secara otomatis menjamin akses yang aman
Posisi terputus umumnya memisahkan pemutus yang dapat ditarik dari sambungan primer normalnya. Batasan akses yang aman masih tergantung pada konstruksi kompartemen, penutup, pengaturan isolasi, dan sumber energi lainnya. Busbar di belakang penutup tertutup mungkin masih berdaya. Energi mekanik yang tersimpan dan daya kontrol independen juga memerlukan kontrol tersendiri.
Ikuti prosedur situs untuk isolasi, pengaman terhadap kemungkinan terhubung kembali, dan uji apakah rangkaian tersebut sudah mati. Panduan praktik kerja yang aman dari HSE menyediakan kerangka keselamatan umum; hal ini tidak menjamin bahwa posisi ETW3 tertentu aman. Petunjuk harus menyatakan siapa yang boleh memasuki kompartemen tersebut, apa saja hambatan yang masih ada, dan apa saja tes yang diperlukan. Jangan menampilkan foto pemutus yang sudah ditarik sebagai bukti bahwa seluruh panel pemutus terisolasi.
Tentukan interlock sebagai daftar fungsi yang telah diuji
Interlock mencegah terjadinya operasi yang tidak aman atau tidak diperbolehkan. Persyaratan umum berkaitan dengan penguncian rak saat ditutup, penutupan dalam posisi perantara yang tidak sesuai, pemasangan pemutus yang tidak kompatibel, akses ke ruang penyimpanan, atau operasi tanpa urutan kunci. Ketersediaan dan perilaku setiap fungsi berbeda tergantung pada model. Klaim umum seperti “terlock sepenuhnya” tidak cukup untuk menjadi dasar pesanan pembelian.
Buatlah daftar dengan kondisi awal, tindakan yang dilarang, indikasi yang diharapkan, dan metode pengujian. Identifikasi apakah fungsi tersebut bersifat mekanis, listrik, atau bergantung pada pengontrol eksternal. Kemudian, bedakan antara pengaturan standar yang disertakan dengan aksesori opsional. Sistem kontrol yang memungkinkan tidak otomatis berarti penghalang mekanis yang independen, dan titik kunci hanya berguna jika lokasinya dan kondisi penguncian yang diperbolehkan sesuai dengan prosedur operasi yang dimaksudkan.
Periksa sinyal posisi terhadap urutan otomatisasi yang sebenarnya
Sistem jarak jauh dapat menggunakan kontak layanan, uji coba, dan kontak posisi terputus untuk memutuskan apakah penutupan diperbolehkan atau sumber standby harus diaktifkan. Dapatkan diagram kontak dan verifikasi statusnya di setiap posisi. Hindari menebak berdasarkan nomor terminal atau unit serupa yang sudah terpasang di tempat lain. Perhitungkan kehilangan pasokan daya dan perilaku kabel yang rusak jika kondisi tersebut mempengaruhi urutan langkah-langkah.
Selama proses penerimaan, periksa kembali indikasi mekanis lokal, status kontak bantu, dan tampilan pada sistem kontrol. Catat setiap perbedaan yang disengaja. Tampilan di remote tidak boleh hanya menampilkan “tersedia” saat unit berada di antara posisi. Untuk beban penting, tentukan cara operator membedakan pemutus yang tidak tersedia dengan pemutus yang sehat yang perintah penutupan remotenya telah di-inhibit.
Jangan mengalah pada perlawanan, halangan atau kunci
Resistenan yang tidak terduga selama penggerakan dapat menandakan kondisi yang tidak benar, masalah penyelarasan, komponen yang tidak kompatibel, atau mekanisme yang rusak. Berhentilah dan konsultasikan prosedur tersebut. Mengeluarkan pengaman, menggunakan pegangan yang tidak terpasang dengan benar, atau menambahkan gaya yang berlebihan dapat menimbulkan kesalahan baru yang menyembunyikan masalah asli. Teknisi resmi memerlukan manual yang tepat, akses inspeksi, dan kondisi listrik yang aman sebelum melakukan diagnosis.
Artikel ini sengaja tidak memberikan jumlah umum putaran pegangan atau instruksi untuk rak hidup. Nilai-nilai tersebut tidak dapat diverifikasi di seluruh frame ETW3 dan versi cradle. Catat instruksi spesifik model dalam dokumentasi panel dan latih tim operator pada peralatan yang disediakan. Bagian-bagian pengganti harus diidentifikasi dengan kode yang telah disetujui, bukan dengan kemiripan visual.
Periksa kompatibilitas pegangan dan ayunan sebelum menggantinya
Pemutus yang dapat ditarik adalah perangkat mekanis yang besar. Jalur pengangkatannya, peralatan angkat, susunan troli, dan posisi penyimpanannya mempengaruhi apakah pemeliharaan dapat diselesaikan dengan aman. Pastikan massa yang terkirim dan titik penanganan sesuai dengan gambar yang telah disetujui. Jangan gunakan pegangan pengoperasian, tombol kontrol depan, atau kabel pendukung sebagai titik angkat.
Kesesuaian dengan Cradle memerlukan lebih dari sekadar mencocokkan arus penggerak. Periksa susunan tiang, desain koneksi, coding mekanis, skema koneksi sekunder, dan konfigurasi aksesori. Penggantian dapat terlihat bagus namun tetap menyalahi skema perlindungan atau kontrol. Penjelasan mengenai rating frame dan sensor mendukung identifikasi konfigurasi listrik; gambar cradle menetapkan pasangan mekanisnya.
Mencatat hasil penerimaan yang memuaskan daripada mencentang satu kotak saja
Untuk setiap posisi yang diizinkan, catat indikasi posisi, status kontak utama, perilaku sambungan sekunder, sinyal posisi-kontak, dan hasil pemeriksaan interlock yang berlaku. Catat siapa yang melakukan pengujian, revisi manual apa yang digunakan, dan segala keterbatasan yang terjadi. Lakukan pengujian sesuai prosedur pengujian yang disetujui dengan isolasi dan kontrol energi yang diperlukan.
Itu Halaman standar pemutus sirkuit IEC 60947-2 mengidentifikasi konteks produk-standar. Ini bukan pengganti dokumentasi perakitan atau prosedur penerimaan yang tepat. Simpanlah instruksi dari pabrikan asli dan hasil commissioning bersama dengan panel pemutus, agar perawatan selanjutnya tidak bergantung pada ingatan operator tentang bagaimana kinerja mekanisme tersebut saat baru dipasang.
Siapkan pertanyaan ETW3 yang mencakup persyaratan operasional
Ketika meminta sesuatu Pemutus sirkuit SUTON ETW3, Termasuklah konstruksi tetap atau dapat ditarik yang diusulkan, jumlah tiang, tegangan sistem, pengaturan perlindungan, pasokan kontrol, rencana akses ke ruang, serta sinyal posisi yang diminta. Tanyakan kode cradle yang sesuai, gambar dimensi, deskripsi interlock, dan instruksi penanganan. Nyatakan apakah operasi jarak jauh atau urutan transfer kunci diperlukan.

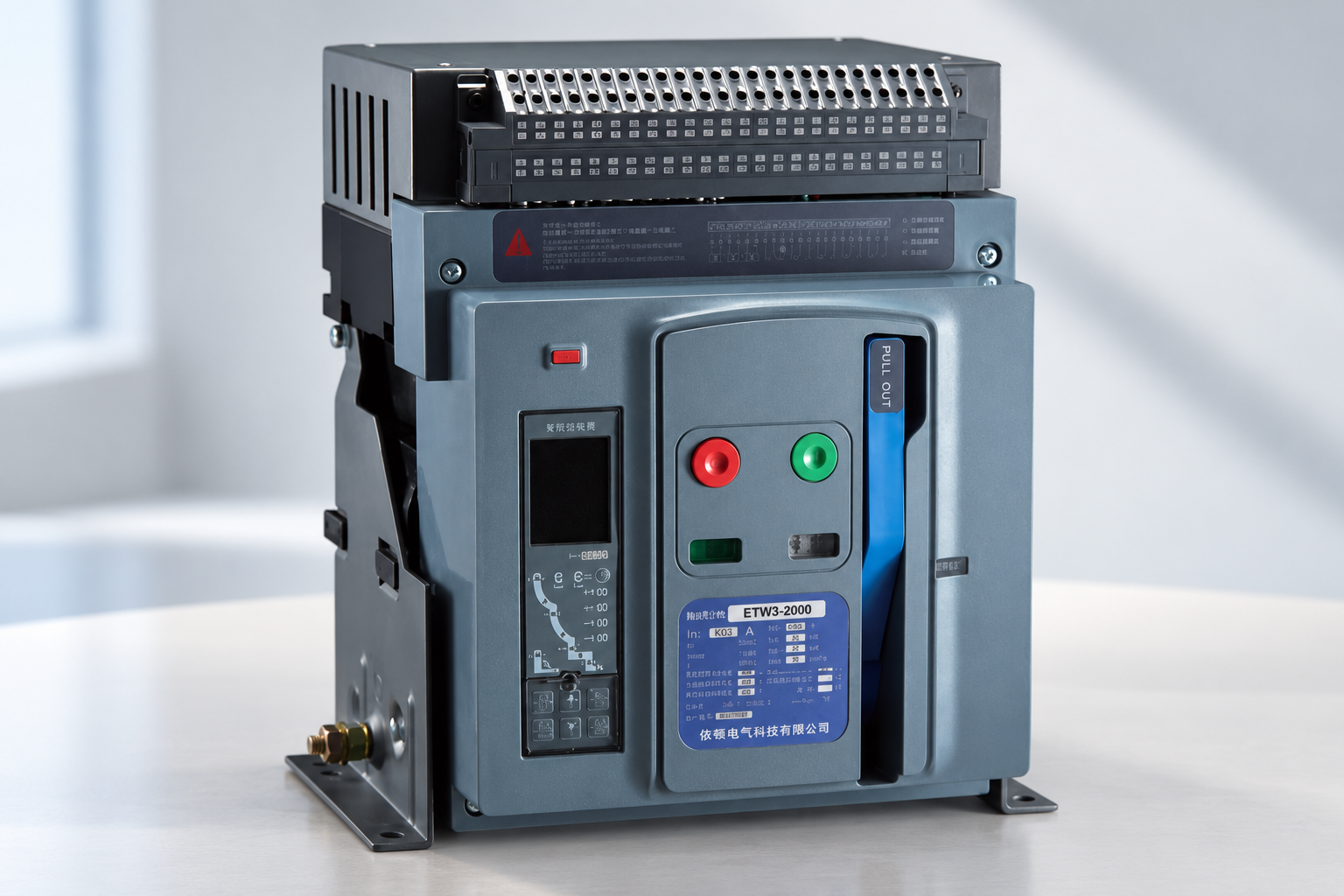

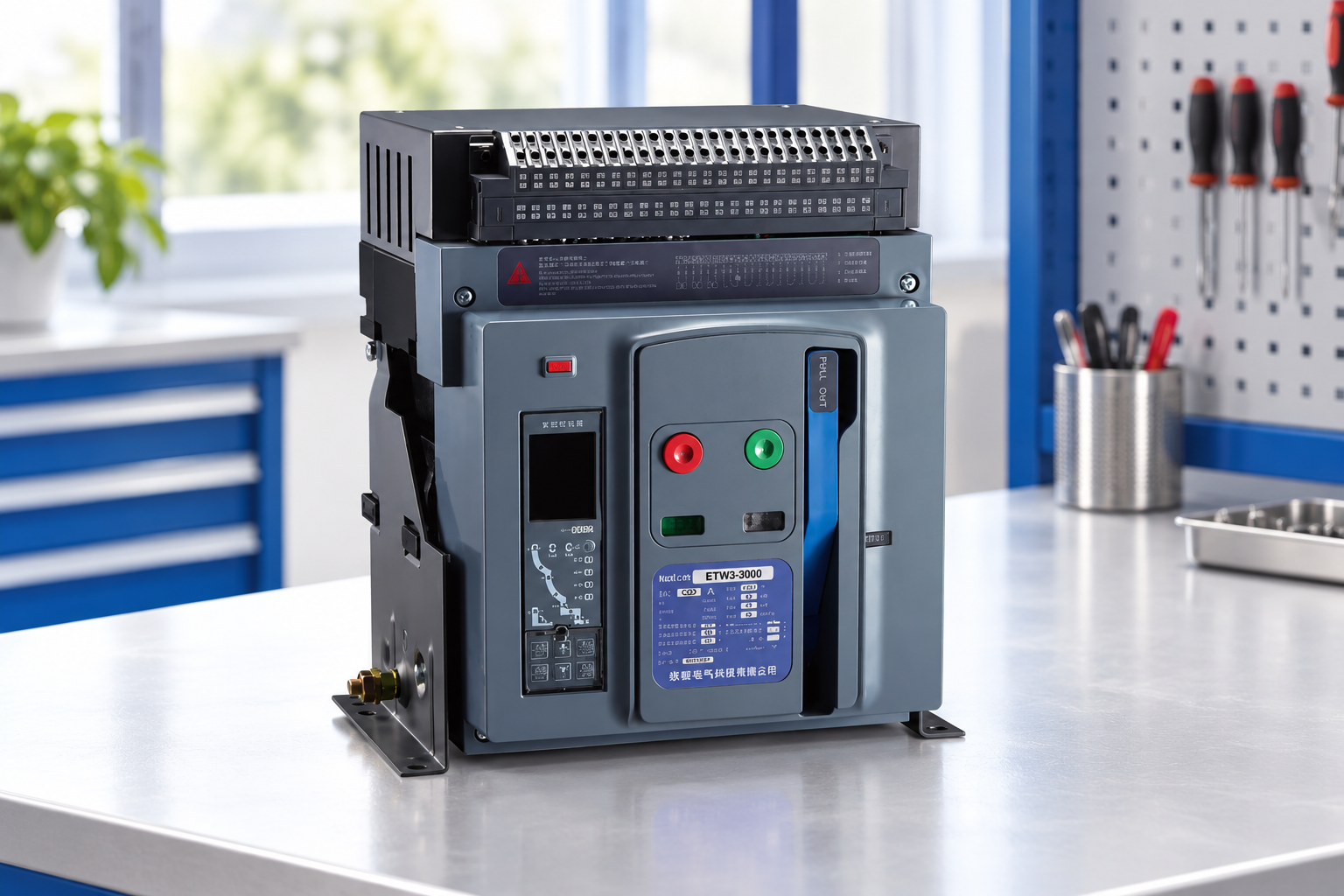

Dapatkan konfirmasi tertulis mengenai fungsi-fungsi yang sebenarnya yang disediakan. Foto produk tersebut mengidentifikasi keluarga produk tersebut, tetapi tidak mencantumkan setiap posisi rak maupun aksesori yang tersedia. Untuk melihat lebih banyak pilihan, gunakan Ringkasan jenis pemutus sirkuit. Hasil yang bermanfaat adalah pemutus arus, dudukan, dan prosedur operasi yang teruji dan bekerja sama, dengan batas-batas yang jelas untuk layanan, pengujian, dan pemeliharaan.
Pertanyaan yang sering diajukan
Apakah pemutus yang berada dalam posisi uji aman untuk disentuh?
Tidak ada kesimpulan umum yang dapat dibuat. Konfirmasi status koneksi primer dan sekunder, isolasi sumber pasokan yang relevan, dan ikuti prosedur akses aman yang telah disetujui.
Apakah arus pengumpan yang sesuai dapat membuktikan kompatibilitas dengan cradle?
Tidak. Kode mekanis, susunan tiang, koneksi sekunder, dan pasangan pemutus/pelindung yang disetujui secara tepat juga harus sesuai.
Apakah operator harus memaksa menggunakan mekanisme rak yang keras?
Tidak. Berhentilah, lakukan prosedur pengamanan peralatan sesuai prosedur lapangan, dan selidiki penyebabnya menggunakan manual yang tepat.
