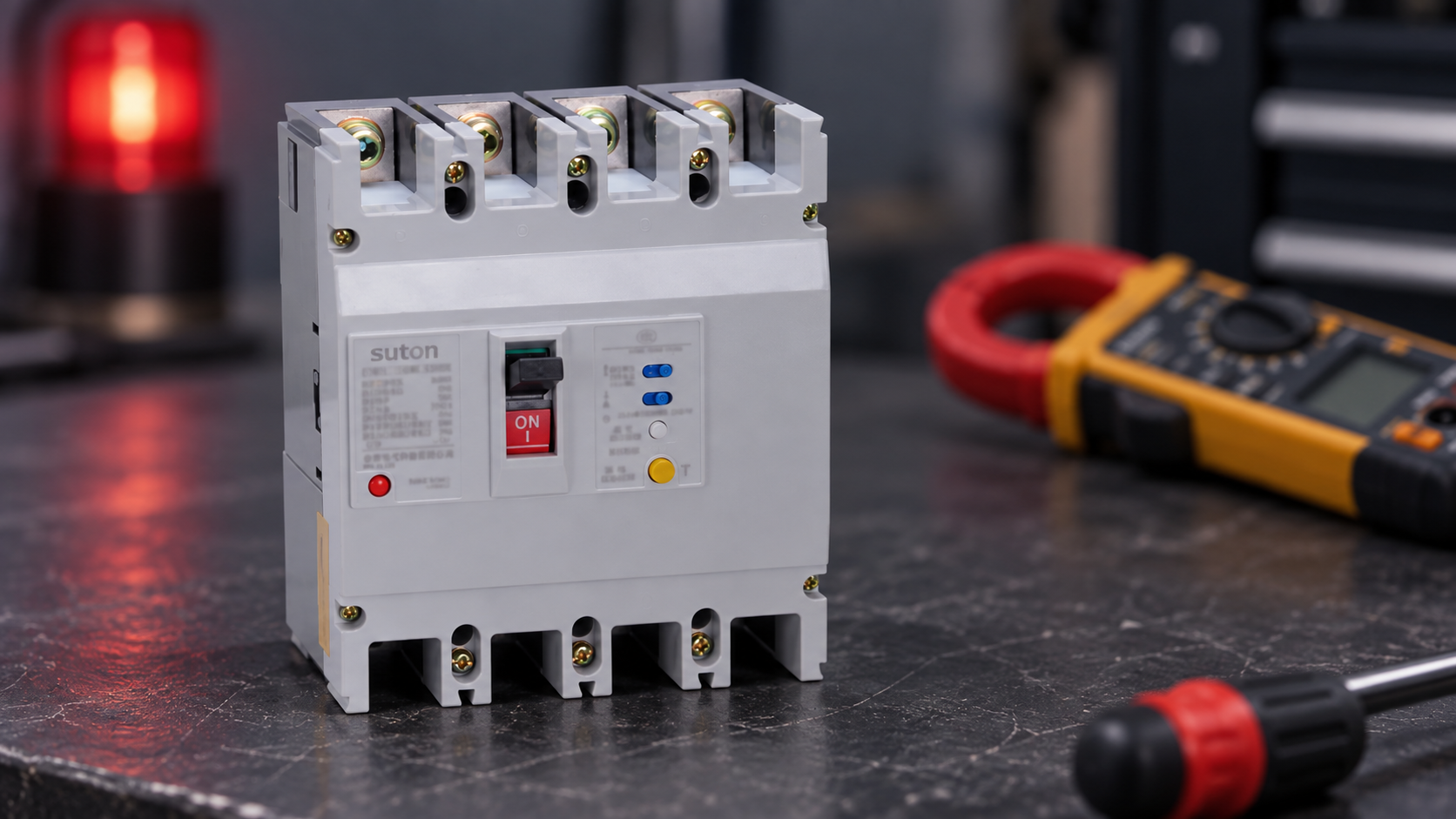

RCCB gây ra sự giật điện bất thường Việc này cần được điều tra là do hiện tượng dòng điện dư, dây điện hoặc sự phối hợp không đúng giữa các thiết bị trước khi bất kỳ ai tăng ngưỡng báo động. Các nguyên nhân phổ biến bao gồm rò rỉ bộ lọc tích lũy, kết nối trung tính với đất ở phía hạ lưu, các bộ phận nối trung tính chung, độ cách điện bị hư hỏng, độ ẩm, sự biến đổi điện áp và loại thiết bị không phù hợp với dạng sóng tải. Báo cáo khi sự báo động xảy ra, số lượng tải đang hoạt động và nguồn gây ra sự báo động là gì. Sau đó, tiến hành phân tích nguyên nhân bằng phương pháp thử nghiệm được phê duyệt, đồng thời duy trì mục tiêu bảo vệ và thời gian ngắt kết nối cần thiết.
Phân loại kiểu đi du lịch
Phân biệt trạng thái tức thời khi khởi động với trạng thái sau vài phút hoạt động, trạng thái sau khi mưa hoặc khi rửa xe, và trạng thái chỉ xuất hiện khi một ổ điện, bộ lọc, máy sưởi hoặc bộ sạc cụ thể đang hoạt động. Mỗi kiểu trạng thái đều cho ra một đường dẫn chứng khác nhau. Lưu ý thiết bị, thời gian, nguồn cấp, trạng thái tải, thời tiết, kết quả reset và mọi tác vụ gần đây. Một bản ghi có thể lặp lại sẽ hữu ích hơn một tuyên bố chung rằng RCCB nhạy cảm.
Hãy tìm kiếm sự rò rỉ trước khi đổ lỗi cho RCCB
Kiểm tra dòng điện còn lại bằng cách sử dụng thiết bị và phương pháp đã được phê duyệt. Kiểm tra sự rò rỉ tích lũy từ các bộ lọc và nguồn điện, tình trạng cách điện, độ ẩm, các đầu nối cáp, dây cáp bị hư hỏng và việc định tuyến trung tính không đúng cách. Kiểm tra các kết nối trung tính đến đất phía hạ lưu và các đầu nối trung tính chung. Nếu có tải điện tử, hãy xác nhận loại RCCB và đáp ứng dạng sóng trong tài liệu kỹ thuật của thiết bị. Không ngắt kết nối dây bảo vệ hoặc vô hiệu hóa các chức năng an toàn để làm biến mất cảnh báo.
Bằng chứng về biện pháp khắc phục
Sau khi sửa chữa hệ thống dây điện hoặc tách tải, hãy lặp lại quá trình đo lường trong các chế độ bình thường, chờ hoạt động và khởi động lại. Xác nhận rằng thời gian ngắt kết nối, độ nhạy và độ chọn lọc cần thiết vẫn còn hiệu lực. Ghi lại nguyên nhân gốc rễ, biện pháp khắc phục, thiết bị thử nghiệm và kết quả ban đầu. Nếu cuộc điều tra không giải thích được sự kiện, hãy giữ nguyên thiết bị bảo vệ ban đầu và tiến hành xem xét kỹ thuật thay vì thử nghiệm và sai lầm để lắp đặt thiết bị nhạy cảm hơn.
Xây dựng quyết định riêng cho từng mạch
| Mô hình được quan sát thấy | Kiểm tra trước khi thay thế RCCB | Bằng chứng để ghi lại |
|---|---|---|
| Các chuyến đi khi có nhiều lô hàng khởi hành cùng một lúc | Lỗ hổng tổng hợp, bộ lọc, dòng điện đầu vào và dạng sóng | Tình trạng tải, thời gian và dòng điện còn lại được đo |
| Những chuyến đi ngay sau khi hoàn thành công việc đấu nối | Con đường trung lập, các trái phiếu có tính chất trung lập và trung lập-nhiễu điện | Biểu đồ một dòng và kết quả liên tục |
| Chỉ đi du lịch trong điều kiện ẩm ướt hoặc ngoài trời | Khả năng giữ ẩm, cách nhiệt, các đầu nối cáp và vỏ bảo vệ | Kiểm tra, thử nghiệm cách nhiệt và tình trạng thời tiết |
| Thiết bị phía trên là thứ đầu tiên bị hỏng | Tính nhạy cảm, độ trễ và tính chọn lọc được kiểm nghiệm | Mã mẫu chính xác và bằng chứng phối hợp |
Bảng tính chỉ là một công cụ hỗ trợ sàng lọc, không phải là sự thay thế cho hướng dẫn sử dụng sản phẩm chính xác hoặc nghiên cứu về bảo vệ. Xác nhận các giả định với kỹ sư phụ trách việc lắp đặt và lưu giữ các tài liệu chứng minh với biên bản mua hàng.
Hãy đọc các bằng chứng của nhà sản xuất
Hãy yêu cầu thông tin về các đặc tính hoạt động, giới hạn dòng điện không hoạt động và dòng điện hoạt động, đáp ứng dạng sóng dòng điện còn dư, độ trễ thời gian, bố cục cực, sơ đồ đầu cuối, phương pháp thử nghiệm và thông tin phối hợp để biết chính xác mã danh mục. Nếu phụ kiện hoặc mô-đun điện tử thay đổi đường dẫn cảm biến, hãy coi đó là một đánh giá kỹ thuật mới. Chỉ riêng giá trị mA hoặc định mức dòng điện không thể chứng minh được sự tương thích.
So sánh mã số được đề xuất với lịch trình đã phê duyệt. Kiểm tra hướng dây/cổng tải, thiết bị nối trung tính, hệ thống nối đất, vỏ bọc, điều kiện môi trường xung quanh và hướng hướng dẫn thắt chặt. Ghi lại bất kỳ giới hạn nào thay vì đánh dấu sản phẩm chưa được xác nhận là phù hợp. Hướng dẫn các loại cầu dao tự động cung cấp tổng quan về cha mẹ, trong khi Cảm nhận rccb 30ma 100ma 300ma và Hợp đồng phối hợp lựa chọn rccb bao gồm các quyết định của RCCB liên quan.
Ủy ban, tài liệu và kiểm tra lại
Trước khi kích hoạt thiết bị, hãy xác nhận thông tin về thiết bị, cài đặt, vị trí dây dẫn, nhãn mác, rào chắn, hoạt động nút thử và ranh giới cách ly. Ghi lại các giá trị rò rỉ hoặc thử nghiệm được đo, thông tin về thiết bị, ngày tháng, chế độ hoạt động và bản vẽ sửa đổi. Nút thử nghiệm thực hiện một đường dẫn bên trong được định nghĩa; nó không chứng minh rằng mọi dây dẫn đã được ngắt điện hoặc rằng quá trình nghiên cứu sự cố đã chính xác.
Sau khi thay đổi nguồn điện, tải điện, cáp, phần mềm, bộ lọc, cài đặt hoặc phụ kiện, hãy lặp lại quá trình đánh giá tương ứng. Giữ cho các chế độ bình thường, chờ, chuyển dữ liệu, máy phát điện, bỏ qua và bảo trì luôn hiển thị trong tài liệu. Nếu bằng chứng không bao gồm sự kết hợp được đề xuất, hãy đánh dấu là có điều kiện và xin phê duyệt kỹ thuật trước khi vận chuyển hoặc đưa máy vào hoạt động.
Phân tách mục tiêu bảo vệ khỏi triệu chứng
RCCB là một phần của hệ thống bảo vệ. Nó phát hiện dòng dư theo thiết kế của nó, trong khi việc bảo vệ quá dòng, nối đất, liên kết, định cỡ dây dẫn, thời gian ngắt kết nối và hướng dẫn sử dụng thiết bị giải quyết các nguy cơ khác. Việc lựa chọn phù hợp bắt đầu bằng việc xác định thiết bị phải đạt được những gì và các chế độ hoạt động được bao gồm. Việc “bị ngắt” hoặc “không bị ngắt” không phải là thông tin đủ để thay đổi thiết bị.
Hãy lưu giữ sơ đồ một dòng, bố cục nguồn, liên kết trung tính, danh sách tải, tuyến cáp, mức độ lỗi được tính toán và các hồ sơ vận hành. Cùng một thiết bị có thể chứa các mạch có dạng sóng rò rỉ và ranh giới bảo trì rất khác nhau. Một cuốn brochure của dòng sản phẩm có thể giải thích về phạm vi sản phẩm, nhưng mã catalog chính xác, bố cục cực, độ nhạy, độ trễ, kiểu dạng sóng, thiết bị đầu cuối và phụ kiện sẽ quyết định kết quả lắp đặt.
Kiểm tra mạch thực tế trước khi thay đổi cài đặt
Xác định tất cả các dây dẫn đi qua cảm biến dòng điện dư, mọi kết nối trung tính, mọi đường dẫn đất bảo vệ và mọi đường dẫn ngược nối song song. Đánh dấu các chế độ hoạt động bình thường, chờ hoạt động, truyền tải, máy phát điện, vòng lặp và bảo trì. Trong hệ thống có nhiều nguồn, một mối nối trung tính có vẻ nhỏ nhặt có thể làm thay đổi dòng điện dư đo được. Trong tải điện tử, bộ lọc và thiết bị chuyển mạch có thể thêm các thành phần rò rỉ bình thường hoặc không theo dạng sin.
Đo hoặc tính lượng rò rỉ thông thường với tải dự kiến đang hoạt động và ghi lại kết quả của thiết bị, trạng thái mạch và kết quả. Không nên ngắt kết nối dây bảo vệ, vô hiệu hóa hệ thống khóa an toàn hoặc tạo ra lỗi thử nghiệm để rút ngắn thời gian. Việc thử nghiệm phải tuân theo phương pháp đã được phê duyệt và được thực hiện bởi những người có thẩm quyền theo quy định đã được thông qua. Nếu kết quả nằm ngoài giới hạn thiết kế, hãy điều tra nguyên nhân trước khi tăng ngưỡng hoặc thêm thời gian chờ.
Sử dụng vòng lặp mua sắm và xác minh được ghi chép lại
Trong một RFQ, hãy nêu rõ điện áp và tần số hệ thống, bố cục pha và trung tính, dòng điện định mức, hệ thống nối đất, dòng điện quá tải tối đa và tối thiểu, độ nhạy cảm và độ trễ yêu cầu, khả năng ngắt dòng điện, kiểu dạng sóng, số cực, phụ kiện, cách lắp đặt, điều kiện môi trường xung quanh và các chứng từ cần thiết. Yêu cầu nhà cung cấp giải mã số model đầy đủ và xác định các tùy chọn được bao gồm trong báo giá.
Trước khi phê duyệt, hãy so sánh mã được đề xuất với bản vẽ nghiên cứu và lắp đặt. Xác nhận các dấu hiệu về đường dây/công suất, mômen xoắn của thiết bị đầu cuối, mạch thử nghiệm, xử lý trung tính, cảnh báo chuyến đi, tiếp điểm phụ, chuyến đi ngắt điện, điều khiển từ xa và độ giãn cách của vỏ thiết bị. Khi bàn giao, hãy giữ nguyên bản dữ liệu phê duyệt, sơ đồ dây điện, cài đặt, kết quả thử nghiệm và sơ đồ dây đơn dòng đã lưu. Lặp lại quá trình đánh giá sau khi có sự thay đổi về tải, nguồn điện, cáp, cài đặt hoặc phụ kiện.
Vùng ranh giới về an toàn và bằng chứng
Hướng dẫn về an toàn điện HSE nhấn mạnh công việc thành thạo và cách ly an toàn. IEC 60947-2:2024 Cung cấp bối cảnh tiêu chuẩn của sản phẩm cho các bộ ngắt mạch điện áp thấp; áp dụng các bản in và quy tắc địa phương do dự án thông qua. Những tài liệu này không xác nhận một sự kết hợp cụ thể của SUTON. Kỹ sư phụ trách phải xác nhận nghiên cứu lắp đặt, biện pháp bảo vệ và thử nghiệm nghiệm thu.
Sử dụng Trang sản phẩm MCCB dòng SUTON Là điểm khởi đầu cho báo giá. Yêu cầu các tài liệu kỹ thuật chính xác cho mẫu được đề xuất thay vì dựa vào hình ảnh chụp hoặc sản phẩm cùng loại để phỏng đoán về khả năng của sản phẩm.
Những câu hỏi cần trả lời trước khi phát hành
Yêu cầu nhà cung cấp xác định chính xác các dây dẫn cảm, loại dòng điện dư, dòng điện hoạt động định mức, hành vi không hoạt động, phạm vi độ trễ, cơ cấu cực, xử lý trung tính, mạch thử nghiệm và phụ kiện tương thích. Yêu cầu nhà cung cấp xác định những giả định dựa trên sự kết hợp đã được thử nghiệm và những giả định cần tính toán dự án. Đặt câu trả lời bên cạnh yêu cầu trong lịch trình tuân thủ, sau đó lưu trữ lịch trình cùng với đơn đặt hàng, bản vẽ và kế hoạch nghiệm thu.
Khi phát hiện ra sự cố hoặc sự hoạt động bất thường, hãy giữ nguyên trạng thái như lúc ban đầu, đảm bảo an toàn, ghi lại chế độ hoạt động và tránh thay đổi nhiều thông số cùng một lúc. Việc tiến hành kiểm tra từng lần thay đổi một theo quy trình được kiểm soát sẽ giúp kết quả có thể truy xuất được. Nếu thiết bị phải được đưa trở lại hoạt động, hãy ghi lại tình trạng tạm thời và sự chấp thuận của người có thẩm quyền. Việc thay thế bằng thiết bị có độ nhạy khác nhau, kiểu dạng sóng khác nhau, bố cục cực khác nhau hoặc phụ kiện khác cũng là một sự lựa chọn mới, ngay cả khi vỏ ngoài của thiết bị vẫn trông tương tự.
Cuối cùng, hãy dán nhãn cho mạch bị ảnh hưởng và giữ lại hình ảnh hệ thống dây điện khi được phép theo quy trình của công trường. Việc lưu giữ bằng chứng rõ ràng sẽ giúp giảm số lần phải đến thăm lại và giúp kỹ thuật viên tiếp theo hiểu được lý do tại sao một thiết lập hoặc thiết bị đã được chọn.
Hãy bao gồm một danh sách kiểm tra chấp nhận ngắn gọn: thông tin về người nhận, thiết bị đầu cuối, luồng dẫn điện, cài đặt, kết quả kiểm tra, bản vẽ sửa đổi và phê duyệt. Bản ghi nhớ đơn giản này rất hữu ích trong việc mua sắm, vận hành, bảo trì và sau này trong việc tìm nguyên nhân sự cố.
Đừng đóng vấn đề cho đến khi bản vẽ đã được phê duyệt và các dây dẫn đã được lắp đặt đồng ý. Ghi lại việc phê duyệt cuối cùng, ngày và người đánh giá chịu trách nhiệm.
Hãy giữ cho các giới hạn vận hành được hiển thị rõ ràng trong tài liệu hướng dẫn trên bảng điều khiển để phục vụ cho việc bảo trì và các cuộc kiểm tra trong tương lai tại công trường.
Hãy bao gồm sơ đồ nguồn được phê duyệt, mã thiết bị và bằng chứng thử nghiệm trong tệp bàn giao để các thay đổi trong tương lai có thể được đánh giá dựa trên cùng các giả định bảo vệ.
Video giáo dục
Bài học giáo dục trung lập này cung cấp bối cảnh liên quan đến việc bảo vệ dòng điện dư thừa. Nó không thay thế cho việc tính toán dự án, hướng dẫn của nhà sản xuất hoặc quy trình an toàn lao động.
Xem khóa học An toàn điện #6 – Thiết bị dòng điện dư và PPE trên YouTube.
Các câu hỏi thường gặp
Tôi có thể ngăn chặn tình trạng ngắt điện không cần thiết bằng cách lắp đặt thiết bị RCCB có công suất lớn hơn không?
Không phải là không có việc kiểm tra bảo vệ. Một ngưỡng cao hơn có thể làm giảm độ nhạy cảm dưới mức yêu cầu và có thể che giấu sự cố dây điện hoặc cách điện.
Tại sao một mối nối trung tính với đất có thể gây ra sự cố với RCCB?
Một phần dòng điện trở lại có thể đi qua cảm biến qua dây dẫn bảo vệ, do đó thiết bị sẽ nhận thấy sự mất cân bằng. Vấn đề chính xác phải được xác nhận bởi các thử nghiệm có thẩm quyền.
Nút thử nghiệm có chứng minh rằng mạch điện an toàn không?
Không. Nó kiểm tra một đường dẫn thử nghiệm nội bộ được xác định. Nó không thay thế các quy trình kiểm tra, thử nghiệm cách nhiệt, đo độ rò rỉ hoặc cách ly an toàn.
