A seleção do sistema de aterramento SPD exige a confirmação da disposição elétrica no painel em questão, as vias de proteção internas do SPD e o diagrama aprovado pelo fabricante. As instalações TT, TN-S e TN-C-S não podem ser consideradas intercambiáveis simplesmente porque compartilham uma tensão nominal. O comportamento do neutro com relação ao aterramento, a localização de um RCD, a separação do neutro e da terra de proteção e a resposta a uma falha do SPD influenciam a avaliação. Este guia oferece aos compradores de painéis uma maneira estruturada de coletar essas informações e selecionar uma configuração documentada, sem precisar copiar um diagrama de fiação genérico em uma instalação inadequada.
Identifique o sistema no momento da instalação
A disposição de aterramento é uma propriedade da instalação elétrica, e não algo que possa ser inferido a partir do pacote do SPD. Em um sistema TT, as partes condutoras expostas são conectadas à disposição de aterramento da instalação, diferente da conexão do neutro da alimentação. No TN-S, o condutor neutro e o condutor de proteção permanecem separados. No TN-C-S, um condutor de proteção e de neutralização combinado existe em parte do sistema e se divide em um ponto definido.
Estas descrições estabelecem os conceitos, mas a instalação real deve ser verificada. Um painel downstream em um edifício TN-C-S pode ter condutores neutro e PE separados. Seu diagrama de conexão deve corresponder a esse local, e não à seção de condutores combinados no upstream. Registre onde ocorre a separação no diagrama de linha única.
Se um painel existente contém ligações não explicadas entre neutro e terra, não resolva a incerteza copiando essas ligações. Peça ao designer responsável que determine seu propósito e se elas são corretas. Uma revisão de seleção de SPD não constitui autorização para alterar conexões de ligação ou neutro.
Fazer com que o circuito interno seja visível na documentação
Uma especificação útil da SPD identifica os circuitos entre a linha, a terra neutra e a terra de proteção. Algumas configurações limitam a tensão das linhas para a terra neutra e utilizam um elemento de comutação separado entre a terra e a linha neutra. Outras utilizam circuitos que conduzem à terra de proteção. O nome do dispositivo e o número de módulos podem não descrever completamente esse circuito.
Solicite tanto o diagrama interno quanto o diagrama de instalação. O primeiro explica os elementos de proteção; o segundo mostra a conexão pretendida nas condições do sistema suportado. Uma imagem de quatro terminais sem informações internas não pode estabelecer a adequação para TT ou para um determinado arranjo TN.
O Comparação entre 3P+N e 4P explica por que as descrições comerciais comuns precisam dessa verificação adicional. Mantenha o código de ordem exato junto com o desenho, especialmente quando várias variantes compartilham um mesmo nome de família ou uma mesma fotografia externa.
Review da TT: neutro, PE e a relação RCD
Em uma instalação com TT, o projeto precisa considerar como o SPD se conecta à proteção contra corrente residual e o que acontece se um elemento de proteção falhar. As vazões normais e as condições temporárias de tensão anormal também podem ser importantes. Não escolha um dispositivo apenas porque uma cotação o considera adequado para todos os sistemas.
Um sistema compatível com o fabricante pode utilizar um elemento de comutação distinto entre neutro e terra. Seu comportamento faz parte da avaliação completa do produto. Verifique a ligação declarada, a posição aprovada em relação ao RCD e os requisitos de proteção para a ligação. Não se deve presumir que um produto com quatro módulos forneça a mesma função.
O Guia de proteção contra BEAMA discussa as conexões entre SPD e dispositivos de corrente residual no contexto da instalação no Reino Unido. O projetista deve aplicar as regras locais relevantes e as instruções exatas. Esta revisão deve identificar as condições que necessitam de comprovação; não deve inventar uma sequência universal de instalação de cabos para todos os dispositivos.
Review do TN-S: manter a separação
Para o TN-S, confirme que o arranjo de SPD proposto é compatível com os condutores disponíveis na linha, no neutro e no PE. Trace as trajetórias previstas no desenho e identifique o ponto de conexão com a terra de proteção. O fato de os condutores serem separados não significa que qualquer topologia de proteção seja automaticamente aceitável.
A filial do SPD não deve se tornar um motivo para adicionar uma ligação neutra permanente onde a instalação não permite. O comportamento transitório de um elemento protetor é diferente de um elo metálico fixo. Essa distinção deve ser clara para as pessoas que revisam o projeto e instalam o painel.
Verifique a adequação da tensão contínua e da sobretensão temporária para cada caminho relevante. Um valor de linha a terra copiado de um produto pode não garantir a adequação para um caminho de linha a terra em outro circuito. Compare as classificações e a documentação do conjunto completo, em vez de selecionar os cartuchos isoladamente.
Review do TN-C-S: localize a separação do pen
Para o TN-C-S, a questão inicial importante é onde a SPD está sendo instalada em relação à separação do condutor combinado. Um diagrama destinado a aplicações separadas de N e PE downstream não deve ser aplicado casualmente a uma seção upstream com um condutor PEN.
Documente a disposição de fornecimento e o ponto de conexão de instalação, e solicite então o diagrama correspondente do fabricante. Identifique quaisquer requisitos relativos ao trajeto dos condutores, à ligação e à disposição do painel local. Se o local tiver alterado as fontes de alimentação, a geração de energia de reserva ou os equipamentos de transferência, verifique o sistema em cada condição operacional, em vez de assumir que a disposição dos equipamentos permanece inalterada.
Uma SPD não corrige um condutor defeituoso do PEN ou substitui as medidas de proteção da instalação. A limitação de sobretensão e a proteção contra falhas de frequência de alimentação são questões distintas. Um dispositivo adequado deve se encaixar dentro de um sistema de aterramento e proteção devidamente projetado.
Use uma tabela de decisões específica para o sistema
| Sistema | É necessária evidência | Questão a resolver |
|---|---|---|
| TT | Disposição de aterramento local, posição do disjuntor de protecção contra sobrecorrente (RCD) e circuito SPD homologado | Como são tratados o comportamento de N-PE e os problemas de SPD? |
| TN-S | Confirmação de separação de N e PE e suporte a caminhos de proteção | O circuito preserva a separação pretendida? |
| TN-C-S | Ponto de separação da PEN e disposição do condutor no downstream | Qual diagrama aprovado se aplica neste painel? |
| Várias fontes | Disposição do sistema em todos os modos de operação relevantes | A transferência ou a geração alteram as premissas? |
| Todos os sistemas | Tensão, proteção contra sobretensão, corrente de falha e proteção de backup | A montagem completa é suportada? |
| Painel existente | Revisão do designer de desenho e montagem atual | A modificação proposta está documentada? |
Esta tabela é deliberadamente qualitativa. Uma configuração numérica ou uma prescrição de conexão exigiria a comprovação exata do produto e da instalação. Use-a para organizar as perguntas para o designer e o fornecedor, não como substituto para o projeto aprovado por eles.
O Artigo sobre proteção contra surtos da IET explica que os dispositivos em diferentes locais precisam de coordenação. A seleção do sistema é uma parte dessa revisão de coordenação. A proteção contra sobretensão, a proteção contra sobrecorrente e a instalação do cabeamento ainda precisam de avaliação após a resolução da topologia de aterramento.
Classificação das partidas após a confirmação do circuito
Confirme a tensão de operação contínua relevante para os circuitos de proteção reais. Em seguida, compare o nível de proteção de tensão com o tempo de execução do teste de sobretensão exigido. Na tabela, Imax e Iimp descrevem características declaradas diferentes e devem ser comparados nas condições de teste apropriadas. Não escolha uma marcação maior de kA como substituto para um circuito compatível.
Verifique os requisitos do equipamento protegido e a disposição instalada. O nível de proteção declarado pelo fabricante não inclui todos os efeitos das conexões do painel. Rotas longas ou indiretas podem adicionar tensão durante uma sobretensão rápida. O artigo sobre Comprimento da linha de comando do SPD abrange a revisão da conexão.
Em instalações com várias placas, verifique se cada etapa utiliza uma disposição compatível com o seu local. Um dispositivo numa placa inferior não deve ser selecionado independentemente da proteção, disposição dos condutores e equipamentos que estão a ser protegidos na placa superior.
Incluir requisitos de curto-circuito e montagem
A instalação requer uma avaliação do fluxo de corrente de falha disponível e de qualquer proteção contra curto-circuito externa especificada pelo fabricante. Um diagrama de aterramento adequado não implica que um fusível ou disjuntor arbitrário seja aceitável. Registre o dispositivo de proteção permitido e as condições para a configuração de curto-circuito declarada.
Verifique a capacidade do condutor, os requisitos do terminal, as condições ambientais e a compatibilidade com a montagem. Se uma placa existente estiver sendo modificada, o projetista da montagem deve avaliar os componentes e as mudanças de conexão propostas. O espaço em um gabinete não é garantia de que a modificação seja aceitável.
O guia para Dimensionamento do fusível e do disjuntor de backup do SPD explica como manter as limitações máximas dos dispositivos de proteção, as evidências de coordenação e as seleções de design reais distintas. Essa distinção evita um erro frequente na contratação: a inserção de um valor máximo em um cronograma como se fosse uma recomendação incondicional.
Avalie um site incerto antes de fazer o pedido
Digamos que um edifício industrial tenha um quadro de distribuição principal e um painel de controle remoto. O pedido de compra menciona TN-C-S, mas não inclui nenhum desenho mostrando o condutor neutro e de proteção no downstream. Comece por obter o diagrama de linha única atual e confirmar a disposição no painel remoto.
Em seguida, identifique os dispositivos SPD e de proteção existentes no upstream. Solicite ao fornecedor o circuito interno do dispositivo candidato e o diagrama correspondente. Verifique os valores de neutro e as especificações com o sistema confirmado. Se as informações do local de instalação forem incompletas, registre a pergunta não respondida em vez de aprovar um produto baseado apenas na etiqueta da placa-mãe.
Uma vez resolvido o projeto, mantenha o diagrama aprovado junto com a lista de materiais e as instruções de instalação. Isso evita que uma substituição posterior ou a manutenção silenciosamente altere os caminhos de proteção.
Manter e documentar o acordo
O pessoal competente deve realizar a instalação, a isolação e os testes utilizando as instruções aplicáveis e os procedimentos de trabalho seguros. As orientações da área de SST enfatizam a identificação dos riscos elétricos relevantes e o uso de equipamentos adequados. Este artigo não fornece um método de conexão ou teste em tempo real.
Durante a entrega, mantenha os códigos do dispositivo e do cartucho, a revisão da ficha técnica, os detalhes do dispositivo de proteção e as informações de monitoramento. Confirme que a instalação visível corresponde à disposição aprovada. Não realize isolamento ou outros testes através de um SPD sem seguir as instruções e o método de teste aplicável.
Mudanças subsequentes na oferta, no arranjo de RCD, no tratamento neutro, na disposição da placa ou na proteção upstream devem levar a uma revisão. Um registro válido para a instalação original pode não descrever um registro modificado, mesmo que o indicador de status do SPD permaneça inalterado.
Solicite a opção SUTON exata
O Página da família SUTON ETU1 fornece um ponto de partida para o produto. Envie o sistema confirmado, a tensão de alimentação, a localização do painel, a relação do RCD, a classe do SPD necessária, evidências de corrente de falha e os detalhes do dispositivo upstream. Solicite o circuito interno e o diagrama compatível para o modelo específico oferecido.

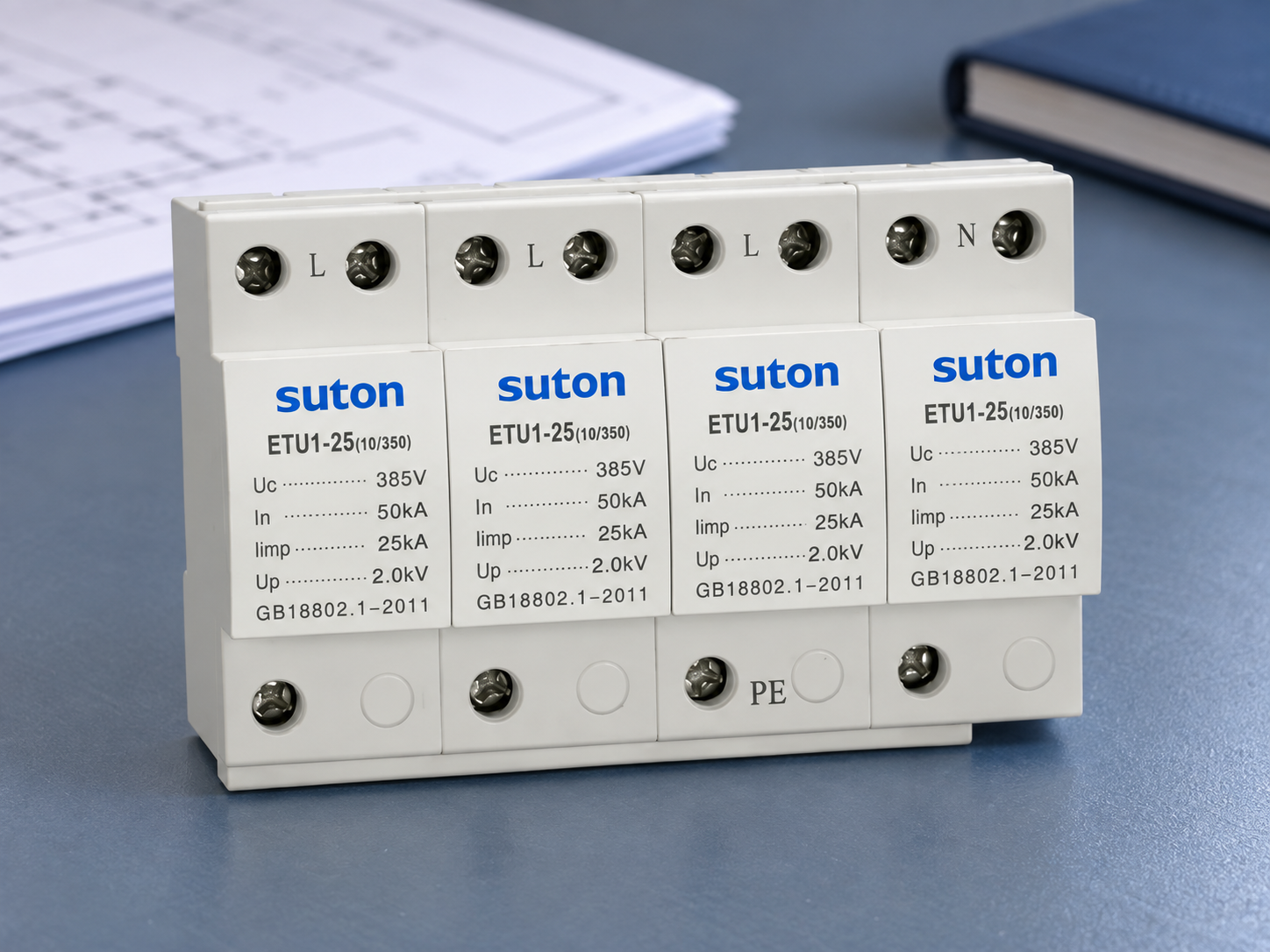

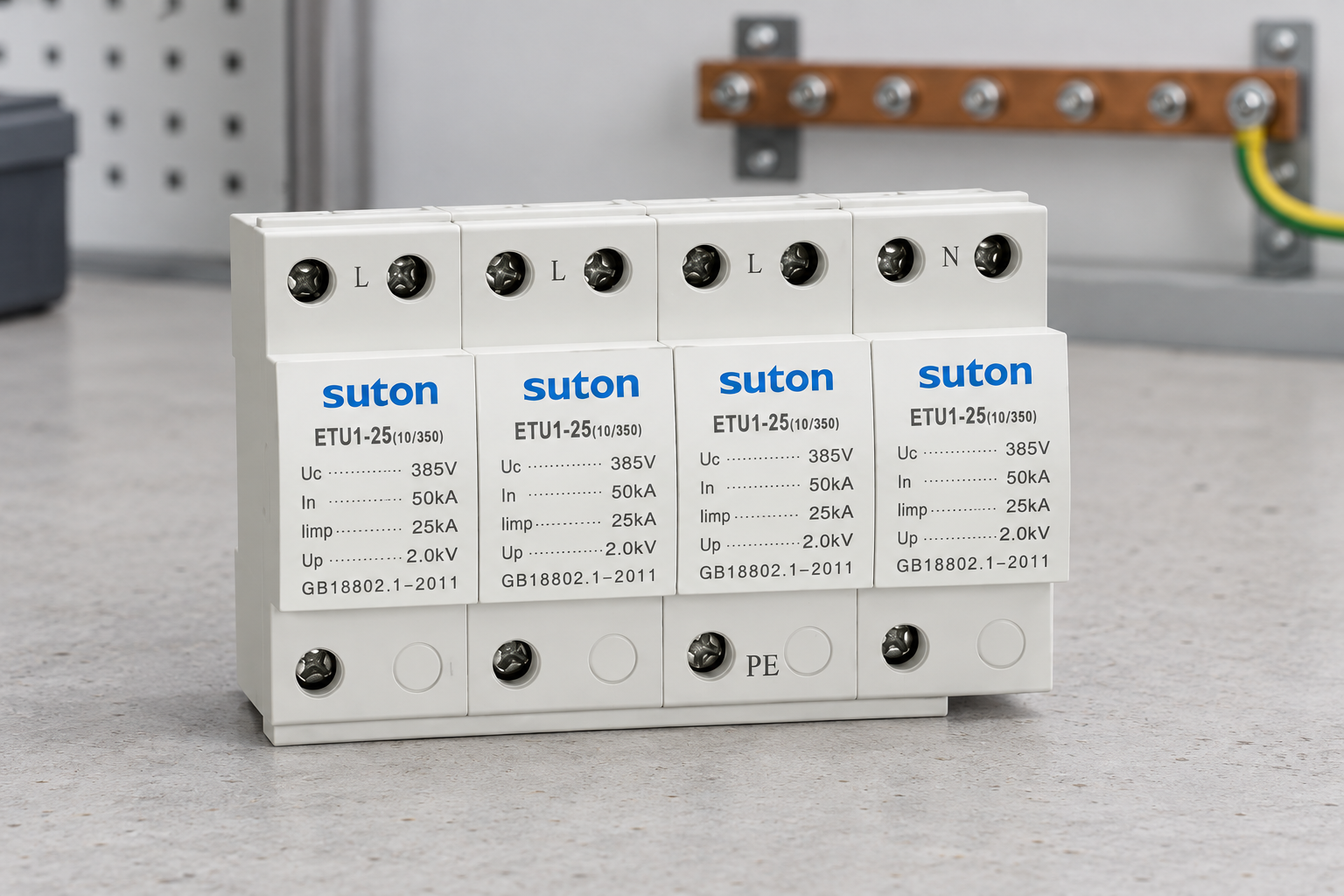

As ilustrações familiares deste artigo mostram a parte externa do produto fotografado. Não estabelecem compatibilidade com todas as instalações TT, TN-S ou TN-C-S. Utilização Seleção do SPD do tipo 2 como guia de compra mais abrangente, resolva então as questões específicas do sistema antes de efetuar a encomenda.
Perguntas frequentes
Pode-se presumir que um SPD seja adequado para todos os três sistemas de aterramento?
Não. Verifique os ajustes compatíveis, os caminhos de proteção e as condições de instalação do modelo específico. Uma descrição geral da família de produtos não é suficiente.
Um SPD cria uma ligação permanente entre o neutro e a terra?
Seus elementos protetores possuem um comportamento específico durante a operação normal e em caso de distúrbios. Isso não deve ser confundido com a permissão para adicionar uma ligação neutra-à-terra fixa.
A etiqueta de aterramento da placa-mãe é suficiente para um painel remoto?
Não. Confirme a disposição dos condutores e o ponto de conexão no painel real, incluindo qualquer separação de PEN, alterações na fonte e proteção contra correntes residuais.
Referências e âmbito de aplicação
Fundamentos técnicos: Guia de proteção contra BEAMA, Explicação da proteção contra surtos do IET, Orientação da HSE sobre segurança elétrica. Aplique os padrões adotados pelo projeto e as instruções de uso do produto exato. As ilustrações do produto mostram a família SUTON fotografada e não estabelecem classificações ou aprovações de instalação não listadas.
