Testes de injeção primária da ACB aplica um corrente de teste controlado através de um caminho primário definido para verificar a resposta do dispositivo de proteção instalado. Dependendo da configuração, isso pode verificar simultaneamente os sensores, a ligação elétrica, o comportamento do dispositivo de tripé e a trajetória de abertura. A injeção secundária entra na cadeia em um ponto diferente e normalmente deixa alguns componentes primários fora do âmbito do teste. Nenhuma dessas duas opções deve ser selecionada apenas com base no nome: defina as funções, conexões e resposta final que devem ser verificadas. Utilize o disjuntor e as instruções do equipamento de teste exatos, configurações aprovadas e uma disposição isolada segura antes de injetar corrente.
Defina a pergunta de comissionamento antes de escolher o método
Um novo painel de comutação pode precisar de evidências de que o caminho de medição da corrente e a cadeia de comutação estão funcionando corretamente. A manutenção rotineira pode exigir uma verificação mais específica do módulo de comutação. Uma mudança na instalação elétrica, a substituição de um sensor ou uma falha inexplicada podem criar um escopo de teste diferente. Defina a questão na ordem de trabalho para que o técnico não substitua uma verificação conveniente por evidências necessárias.
Enumere as funções de proteção avaliadas e a ação final esperada. O objetivo é verificar a captação, o tempo de atuação, a identificação correta da fase, a presença de uma falha na terra ou a abertura efetiva do disjuntor? Um procedimento que apenas registre a passagem do “teste primário” não responde a essas perguntas. Relacione o escopo com o estudo de proteção aprovado e a configuração entregue, especialmente quando um relé ou controlador externo participa do caminho de disparo.
Entenda onde a corrente entra na cadeia de proteção
Na injeção primária, a corrente de teste flui através do caminho do condutor primário selecionado e chega ao dispositivo de detecção instalado. A configuração deve definir quais sensores, conexões e polos são realmente utilizados. O caminho de corrente não é automaticamente completo apenas porque condutores grandes estão conectados ao disjuntor. A detecção externa do neutro e os dispositivos de restrição requerem atenção especial.
A injeção secundária fornece um sinal através de uma interface de teste específica do dispositivo de viagem ou do relé. Ela pode fornecer evidências úteis sobre lógica, tempo ou saídas, mas geralmente não verifica todos os sensores upstream e conexões primárias. Explicação da injeção primária versus secundária no TestGuy fornece informações educacionais. As instruções do modelo real determinam o que cada modo de teste suportado abrange.
Use uma comparação de alcance em vez de uma afirmação geral de superioridade
| Pergunta | Injeção primária | Injeção secundária |
|---|---|---|
| O caminho de detecção primário instalado responde? | O exercício pode incluir sensores e cabos | Geralmente, evita alguns componentes primários |
| Uma função de proteção selecionada atende ao seu critério de teste? | Pode verificar isso dentro do atual estado e configuração alcançados | Possui capacidade de verificar as funções suportadas através da interface especificada |
| A rota de abertura real funciona? | Somente quando incluído e observado no procedimento | Depende de se o modo opera com a saída de viagem real |
| Todas as vias neutras ou com falha no solo foram verificadas? | Só se a organização incluir-los corretamente | Somente as partes representadas pelos sinais de teste fornecidos |
| Que preparação prática é necessária? | Conexões adequadas para altas tensões, planejamento de interrupções e térmicas | Interface compatível, seleção de modo e comportamento de saída definido |
Estas são diferenças qualitativas no âmbito, não especificações para cada instrumento ou unidade de viagem do ETW3. Nenhuma dessas metodologias substitui um teste omitido apenas com um nome mais abrangente.
Identifique o interruptor, o sensor e as configurações exatos
Registro de quadro, sensor ou módulo de classificação, unidade eletrônica de viagem, firmware, conforme o caso, disposição do poste e funções ativadas. Recuperação dos valores de pickup e delay aprovados e da curva ou informação de tolerância associada. Um único valor de deslocamento dial não é suficiente quando o referencial atual ou o modo de operação não são conhecidos.
O Guia de classificação de quadro e sensor para ACB explica as diferentes referências atuais. Guia de configurações de proteção da ACB descreve os dados de estudo que fundamentam as configurações. Não é necessário selecionar múltiplos testes a partir do quadro de referência quando a função de viagem utiliza outra referência e não é necessário interpretar o resultado com base numa curva para uma unidade de viagem instalada diferente.
Plano de isolamento, estado mecânico e suprimentos de controle
A injeção primária é um teste elétrico controlado, e não o funcionamento normal de um circuito de distribuição energizado. Identifique a disposição isolada permitida, a potência de controle remanescente, a energia armazenada e os riscos de operação inesperada. Confirme o estado do disjuntor necessário para o caminho de corrente definido e a resposta de abertura final. O procedimento deve especificar quem pode conectar, energizar, observar e remover o equipamento.
O Orientação sobre práticas de trabalho seguras da HSE apoiar a planificação de trabalhos elétricos. Aplicar o procedimento do local e as instruções exatas sobre o equipamento com pessoal autorizado. Este artigo não fornece um diagrama de ligação ao vivo improvisado. A posição de teste da unidade de extrusão não estabelece por si só todos os limites elétricos necessários para a injeção.
Configure a disposição do teste para a entrega real de corrente
O conjunto de testes precisa fornecer a corrente necessária pelo caminho selecionado durante o período necessário. A distância entre os elétrodos, a seção transversal, as conexões e a impedância do circuito podem afetar a saída disponível e o calor gerado. Confirme a corrente obtida com o sistema de medição aprovado pelo instrumento, em vez de presumir que uma configuração de controle corresponde à corrente através do sensor.
Verifique os limites de carga do conjunto de testes e as condições de teste permitidas pelo disjuntor. Um teste prolongado pode exigir uma saída contínua, enquanto uma verificação de curto prazo com corrente elevada cria diferentes exigências de conexão e térmica. Planifique períodos de resfriamento ou descanso de acordo com as instruções. O aumento da temperatura da massa pode alterar as condições durante uma sequência de testes, portanto registre a configuração e evite comparar testes que utilizam estados térmicos materialmente diferentes.
Recolha de dados para testes e cronometragem como observações distintas
O pickup estabelece quando uma determinada função inicia sua resposta definida; o timing estabelece como a função responde em um estado de teste especificado. O procedimento exato pode exigir métodos diferentes para avaliar essas questões. Registre a corrente medida, a configuração aplicável, a duração do teste e a ação observada, juntamente com o critério de aceitação utilizado.
Não considere um resultado de não viagem um fracasso sem verificar se o atraso documentado da função já expirou ou se o corrente de referência correto foi utilizado. De forma semelhante, uma eventual parada não prova que o tempo de resposta atende à curva exigida. Use as tolerâncias e instruções de teste do fabricante para a configuração instalada. As tabelas genéricas de internet não podem fornecer um intervalo de tolerância universal para todos os ACB eletrônicos.
Defina no que o temporizador começa e pára
Os resultados de um teste podem variar dependendo de se o tempo de medição começa no valor atual de aplicação ou no limite de valor definido, e se o teste termina com um sinal de parada ou com a interrupção da corrente observada. Identifique esses pontos na configuração do procedimento e do instrumento. Uma indicação de saída do relé e a abertura do contato principal são eventos relacionados mas distintos.
Quando for necessário abrir a porta do disjuntor, verifique a saída relevante, a liberação e a ação mecânica. Se for utilizado um modo de teste sem abertura, especifique explicitamente esse limite. Guia de funções de lançamento da ACB ajuda a distinguir os componentes de controle envolvidos. Não se deve presumir que a indicação de um tripé interno funcional seja suficiente para comprovar que a abertura externa está conectada e alimentada corretamente.
Dê aos sistemas neutros e de falha na terra testes próprios
A detecção de falhas no circuito ou de restrições pode depender de vários sensores de fase, um sensor neutro externo e suas conexões. Um caminho de corrente que atue em uma fase não valida automaticamente toda a configuração. Obtenha o diagrama esquemático e o procedimento de teste exatos, incluindo a polaridade permitida e a configuração do caminho de retorno.
Verifique como cada teste definido deve responder e registre o resultado real. Evite conexões improvisadas destinadas apenas a fazer com que o disjuntor acenda. Um teste que anula acidentalmente um sinal do sensor ou omite uma via neutra pode gerar resultados enganosos, embora pareça tecnicamente sofisticado. Se o esquema diferir do padrão estabelecido pelo fabricante, o engenheiro responsável deve aprovar um plano de teste específico antes da execução.
Investigue resultados inesperados antes de alterar as configurações
Verifique a identidade do ativo, as configurações, o modo de teste, a corrente obtida, a trajetória da conexão, a configuração do instrumento e a fonte de alimentação disponível. Em seguida, investigue o circuito de sensores e a cadeia de abertura de acordo com o procedimento aprovado. Guarde o primeiro resultado e as condições que o produziram, em vez de eliminá-los após um teste bem-sucedido posterior.
Não aumente ou desabilite uma configuração de proteção apenas para obter um resultado de teste conveniente. As configurações temporárias, quando autorizadas, devem ser registradas e restauradas. Página da norma IEC 60947-2 sobre interruptores de circuito identifica o contexto do produto e do padrão; a aceitação do campo ainda exige as instruções exatas do modelo e os critérios do projeto.
Manter os resultados da injeção separados da resistência ao contato
Uma sequência de injeção primária avalia o comportamento protetor definido. Não é automaticamente uma medição precisa de baixa resistência de cada conexão. Da mesma forma, um resultado de resistência de contato não prova que o sensor e a cadeia de proteção eletrônica funcionem. Utilize testes complementares quando o escopo de manutenção exigir ambos.
O Guia de resistência de contato da ACB Define o objetivo de medição diferente. Retenha as rotas e condições de teste para ambos os métodos, para que o serviço posterior possa interpretar corretamente os resultados. Após a realização do teste, verifique as configurações, remova conexões temporárias e restaure todas as barreiras e condições operacionais aprovadas antes de liberar o equipamento.

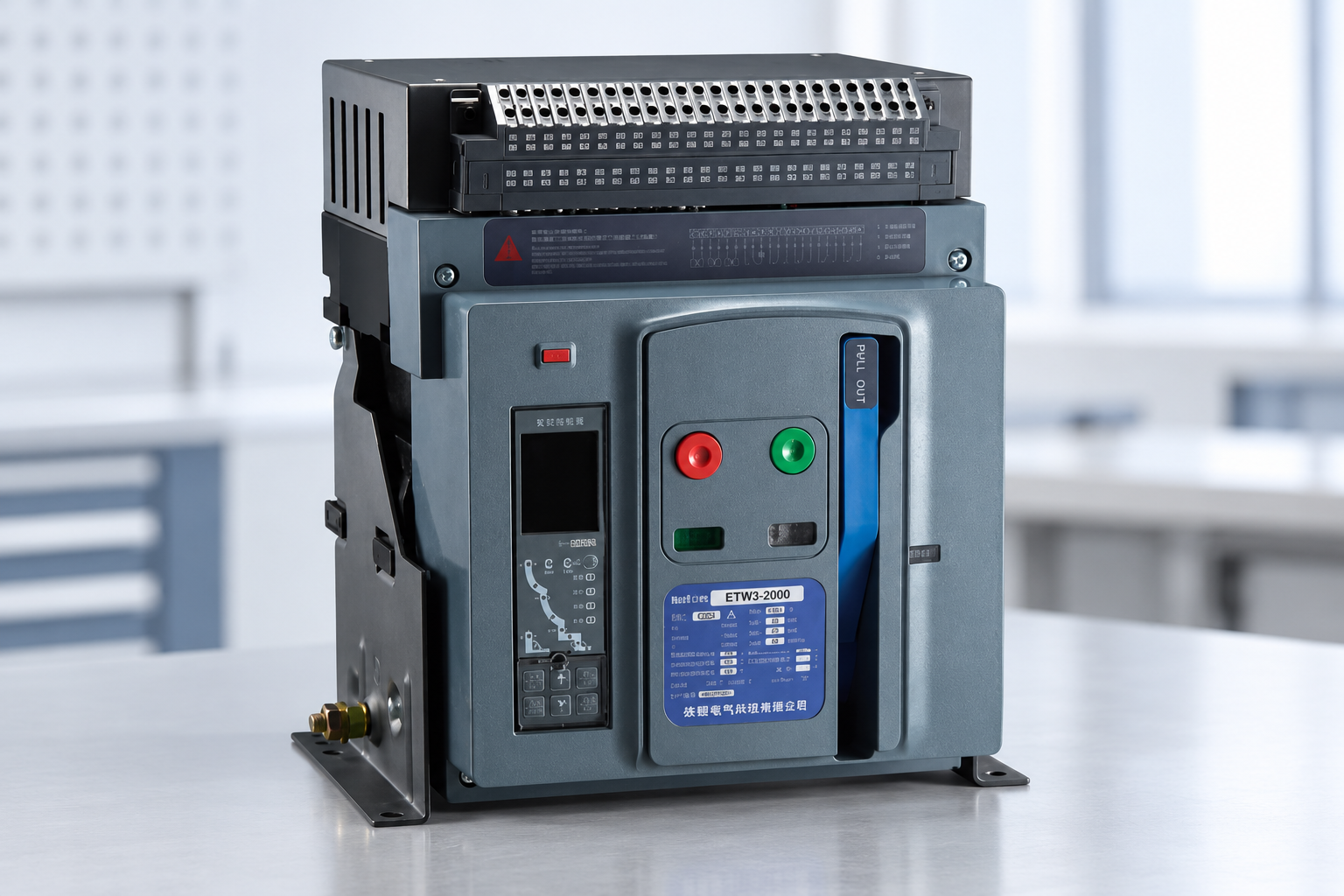

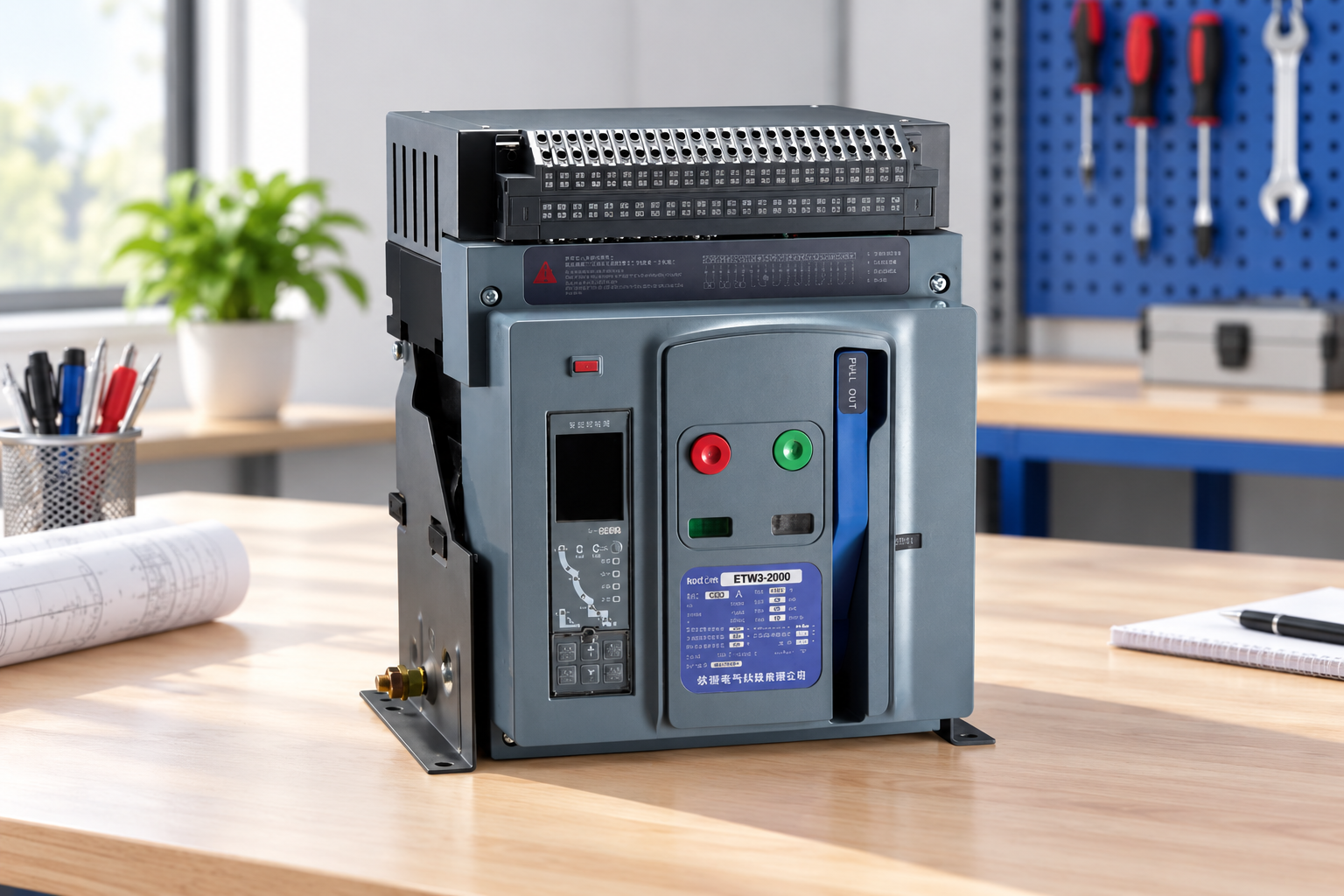

Solicite os documentos de testes do ETW3 junto com a encomenda
Para um Inquérito SUTON ETW3, Incluir os testes de aceitação necessários, funções de proteção, disposição dos sensores e restrições do local. Solicite métodos de teste primários e secundários compatíveis, interfaces compatíveis, referências atuais, tolerâncias e quaisquer restrições. Obtenha documentos sobre o código exato encomendado, em vez de um relatório de amostra de outro quadro.
O Visão geral dos tipos de interruptores de circuito Oferece um contexto de seleção mais amplo. Um registro de testes concluído útil identifica o que foi exercido, como ele respondeu e qual critério de aceitação foi aplicado. Essa evidência é a base para a decisão de liberação; o nome do método de teste isoladamente não é suficiente.
Perguntas frequentes
A injeção primária testa sempre toda a cadeia de proteção?
Somente os componentes e a resposta final incluídos no caminho atual definido e no procedimento são testados.
A injeção secundária pode substituir todos os testes primários?
Não. Normalmente, isso deixa alguns sensores ou conexões primários fora da cadeia testada.
As configurações podem permanecer alteradas após um teste?
As configurações operacionais aprovadas devem ser restauradas e verificadas antes do serviço, sendo registrados todos os ajustes temporários.
Vídeo educativo
Proteção LSIG em disjuntor pela Smart Educare. Esta explicação educativa apresenta as funções de proteção LSIG avaliadas. Não substitui o procedimento de injeção primária exato nem estabelece uma tolerância de ensaio.
